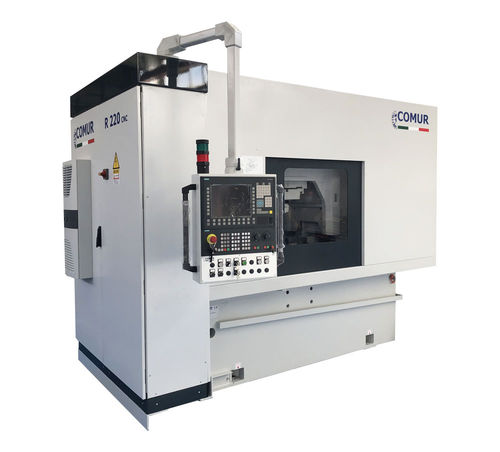

CNC歯車研削盤 R 220

製品概要
ギアシェービングマシン COMUR R 220 は、ギアホイールおよびシャフトの高性能なシェービング加工を実現します。油圧・自動車分野向けに設計され、シャフト、ポンプギア、ギアホイールに対応した統合型の迅速ワーク積込/取出しシステムを装着可能です。統合システムの有無にかかわらず、人型ロボットとの直接連携にも対応しています。

主な特長

• 最大モジュール: 8 mm
• ワーク径範囲: 0–300 mm
• A軸とテーブル中心間距離: 85–270 mm
• B軸とテーブル中心間距離: 130–500 mm
• 最大シェーバー寸法 (Ø x L): 254 x 50 mm
• シェーバー回転速度範囲: 10–400 rpm

技術データ
型式: COMUR R 220
用途: ギアホイールおよびシャフトのシェービング加工
対象分野: 油圧・自動車
最大モジュール: 8 mm
ワーク径 (最小/最大): 0–300 mm
A軸とテーブル中心間距離 (最小/最大): 85–270 mm
B軸とテーブル中心間距離 (最小/最大): 130–500 mm
最大シェーバー (Ø x L): 254 x 50 mm
シェーバー回転速度範囲: 10–400 rpm

特性 / 技術仕様

• 統合型迅速積込/取出しシステム: シャフト、ポンプギア、ギアホイールに対応
• ロボット対応設計: 人型ロボット用インターフェースを装備
• 様々な生産ロットに対応する柔軟な構成
