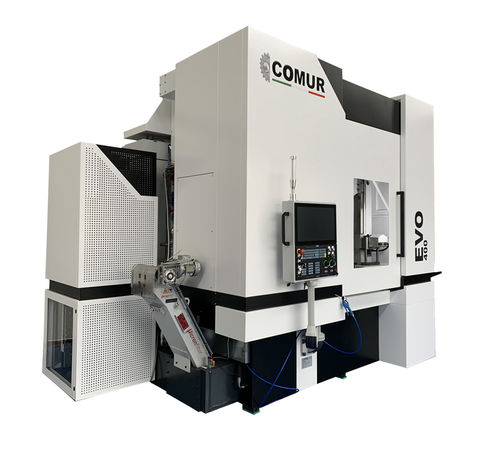

CNC歯車装置成形マシン EVO 400

大径用ピース

製品説明
EVO 400は、現代の生産課題に対応する先進的なソリューションです。精度と汎用性を兼ね備えたこのホブ盤は、大量生産の現場と頻繁にセットアップ変更が必要な設備の両方に適しています。非対称ホブヘッドにより複雑な形状の加工が可能で、オプションのリングローダーにより部品の高速搬入/搬出が行え、無人運転にも対応します。モノブロック構造とコンパクトなレイアウトにより設置面積を抑え、移設や配置変更が容易です。

主な特徴

• 最大モジュール：mm 8
• 加工最大径：mm 400
• 最大ホビング幅：mm 600

EVO 400を選ぶ理由

• 高トルクモーターをスピンドルに一体化し、Heidenhain絶対環状エンコーダにより高精度な位置決めを実現し、精度と応答性を確保
• プリロード付き循環ローラガイドとシフティングキャリッジの特殊ロックによりコンパクトながら高剛性
• 装備交換時間が短く高い柔軟性を発揮
• 非対称ヘッドにより非常に大径のワークに対してもホブ歯の成形が可能
• より大径のワーク把持装置を衝突リスクなしで使用可能
• エネルギー効率に優れ、Industry 5.0への対応が容易
• 生産プロセスを最適化するネイティブデジタルソフトウェアを搭載
• 標準加工ソフトウェアおよび特別ワーク用プログラムが追加費用なしで含まれる
• 30Lのオイル満タンでの生産サイクル：最大85%の削減効果

技術データ
最大モジュール：mm 8
加工最大径：mm 400
最大ホビング幅：mm 600
ホブ中心線とテーブル中心線の最小/最大距離：mm 20 ÷ 330
工具最大寸法（ø x L）：mm 160 x 360
最大タンジェンシャル移動量：mm 300
ホブ回転速度範囲（rpm）：100 ÷ 1200
テーブル回転速度範囲（rpm）：0 ÷ 120

特長 / 技術仕様

• 最大モジュール：mm 8
• 加工最大径：mm 400
• 最大ホビング幅：mm 600
• ホブ中心線とテーブル中心線の最小/最大距離：mm 20 ÷ 330
• 工具最大寸法（ø x L）：mm 160 x 360
• 最大タンジェンシャル移動量：mm 300
• ホブ回転速度範囲（rpm）：100 ÷ 1200
• テーブル回転速度範囲（rpm）：0 ÷ 120
