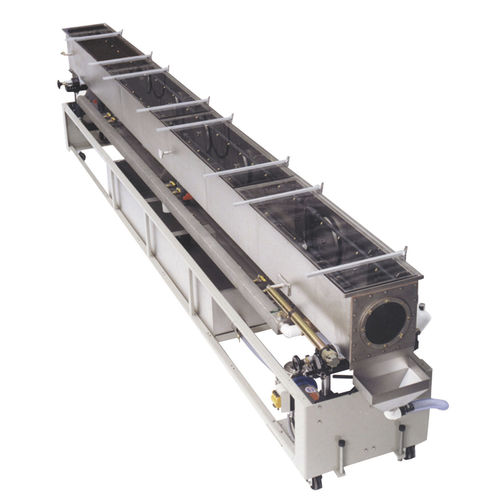

押出成形用冷却バス MCB series

型材用チューブ

概要 Conair MCBシリーズの冷却タンクは、押出成形のプロファイル、チューブ、パイプ（最大152 mm / 6 in）に対して、フラッド（浸漬）冷却またはオプションのスプレー冷却を提供します。フラッド冷却は暖かい境界水の層を破り、乱流を発生させて熱伝達を最大化します。スプレー冷却は蒸発による熱移動を高めます。調整可能な回転式水位コントロールにより、フラッドとスプレー間の切替えと微調整が容易です。

機能 / オプション

• プロファイル、チューブ、パイプ向けのフラッドまたはオプションのスプレー冷却（最大152 mm / 6 in）。
• フラッド／スプレーモードでの精密な運転を可能にする調整式回転水位コントロール。
• タンク長さ：7〜30 ft（2133〜9144 mm）。
• 断面：8 x 8 in（203 x 203 mm）〜16 x 16 in（406 x 406 mm）。
• オプションの循環システム：2 Hp（40 gpm）、5 Hp（100 gpm）、7.5 Hp（180 gpm）＋高効率熱交換器。
• 2 Hp、5 Hp、7.5 Hpポンプに対応するプロセスフィルターオプション；洗浄機能付き2インチフィルターシステム（圧力損失最小化設計）。
• 長手方向および左右の調整機構；スプレーバーおよびタンク蓋は耐腐食性のポリカーボネート製。
• 上部タンクまたはリザーバー用温度計；リザーバー容量最大90ガロン。
• 高流速の真鍮ノズルを備えたSchedule 80 PVC配水バー4本により蒸発冷却を強化。
• UL認証オプションあり。

操作性 / 使いやすさ

• 操作部、調整機構、給水弁は操作性とメンテナンスアクセスを考慮して配置されています。
• フラッド冷却は乱流を最大化し、冷却効率を向上させます。
• スプレー冷却オプションは蒸発による熱移動を増加させ、プロセスに合わせて調整可能です。

仕様 / 技術データ

• 製品種別：押出用冷却タンク（プロファイル、チューブ、パイプ）。
• 最大製品サイズ：直径最大152 mm（6 in）。
• 冷却方式：フラッド冷却（標準）；スプレー冷却（オプション）。
• 水位制御：調整式回転水位コントロール。
• タンク長さ：7〜30 ft（2133〜9144 mm）。
• 断面サイズ：8 x 8 in（203 x 203 mm）〜16 x 16 in（406 x 406 mm）。
• 循環ポンプオプション：2 Hp（40 gpm）、5 Hp（100 gpm）、7.5 Hp（180 gpm）。
• リザーバー容量：最大90ガロン。
• フィルター：洗浄機能付き2インチフィルターシステム。
• スプレーシステム：Schedule 80 PVC配水バー4本と高流速真鍮ノズル；スプレーバーおよび蓋はポリカーボネート製。
• 認証：UL（オプション）。
