押出成形用冷却バス MSBHI Series

型材用チューブ水スプレー

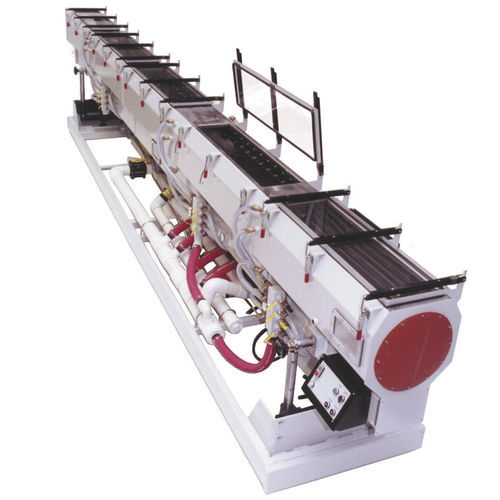

概要 Conair MSBHI Series ウォータースプレータンクは、パイプ、チューブ、プロファイル押出品向けに高圧・高強度のスプレー冷却を提供します。浸漬タンクと比べ、MSBHI は乱流による水滴衝突冷却を発生させ、熱をより迅速に除去し、断面が大きい製品で発生しがちな断熱性のある水膜を防止するため、より短時間かつ小さな設置面積での冷却が可能です。

主な特長

• 高強度・高圧スプレーにより、パイプ、チューブ、プロファイル押出品を迅速かつ省スペースで冷却
• 各スプレーチャンバーに専用バルブを持つ統合ウォーターマニホールド；個別スプレーバーで噴射方向を制御し、製品形状に応じた最適冷却を実現
• タンク排水用クイックダンプバルブを装備し、排水・保守を迅速化
• タンク、貯水槽、ドリップパンはステンレス製；その他の表面は防食塗装
• 押出ラインの要件に合わせ、複数のタンク長さ・チャンバー構成を用意

よくある問い合わせ項目

• 操作性：各チャンバー専用の給水バルブ、個別スプレーバー、クイックダンプバルブにより設定と保守が容易
• 材質：水に触れる主要部（タンク、貯水槽、ドリップパン）はステンレス製で耐食性を確保
• タンク長さ・構成：16 ft（4.9 m）2チャンバーモデルから24 ft（7.3 m）3チャンバーモデルまでを用意

オプション

• 上部タンクまたは貯水槽用温度計
• 7.5 Hp 水循環パッケージ（高性能ステンレス製ブレーズドプレート熱交換器付）— 押出速度600 lb/hr未満向け；45 °Fチラー、熱交換器への30 gpmを前提に、40 psiで180 gpmを想定。3" ターボフィルタ（200 gpm）を含む
• 10 Hp 水循環パッケージ（高性能ステンレス製ブレーズドプレート熱交換器付）— 押出速度800 lb/hr未満向け；45 °Fチラー、熱交換器への45 gpmを前提に、40 psiで220 gpmを想定。3" ターボフィルタ×2（各200 gpm）を含む
• 2" または 3" の追加ターボフィルタ（3方向バルブと逆止弁2個付）により、清掃時のインライン切替が可能
• 36" ストロークの電動アクチュエータを備えたビルトインレールシステム、単速0.6 in/s；オプションで0.2 in/sの低速を選べるACインバータと切替スイッチ
• 7.5 Hp モータ駆動の5 Hp 液リング真空ポンプ（72 cfm）、最大真空度20 in Hg。全チャンバーを単一ポンプと共通統合型リザーバで供給
• ロックラインノズルを備えたベルトオンエア（belt‑on‑air）ワイプチャンバー
• ソリッドプロファイル用の特殊ローララックシステム

製品資料

• MSBHI Series Water Spray Tanks マニュアル
• 総合装置カタログ
• フルスペックシート：TPEX004-0624 - MSBHI Series Water Spray Tanks (spec sheet)

技術仕様

• シリーズ／型式：MSBHI Series
• 冷却方式：高圧水スプレー（高強度スプレータンク）による乱流インパクト冷却
• タンク材質：タンク、貯水槽、ドリップパンはステンレス製；その他表面は防食塗装
• タンク長さ／構成：16 ft（4.9 m）2チャンバー～24 ft（7.3 m）3チャンバーまで対応
• 水循環オプション：7.5 Hp システム（押出 < 600 lb/hr）— 45 °Fチラー、熱交換器へ30 gpmを前提に40 psiで180 gpm、3" ターボフィルタ（200 gpm）付
• 水循環オプション：10 Hp システム（押出 < 800 lb/hr）— 45 °Fチラー、熱交換器へ45 gpmを前提に40 psiで220 gpm、3" ターボフィルタ×2（各200 gpm）付
• フィルタオプション：追加の2" または3" ターボフィルタ（3方向バルブと逆止弁2個）によるインライン切替
• レール／アクチュエータ：ビルトインレール、電動アクチュエータ、36" ストローク、単速0.6 in/s（オプションのACインバータで0.2 in/s）
• 真空オプション：7.5 Hp モータ駆動の5 Hp 液リング真空ポンプ、72 cfm、最大20 in Hg、単一ポンプが全チャンバーと共通リザーバを供給
• 付属品：ロックラインノズル付 belt‑on‑air チャンバー、ソリッドプロファイル用の特殊ローララックシステム
