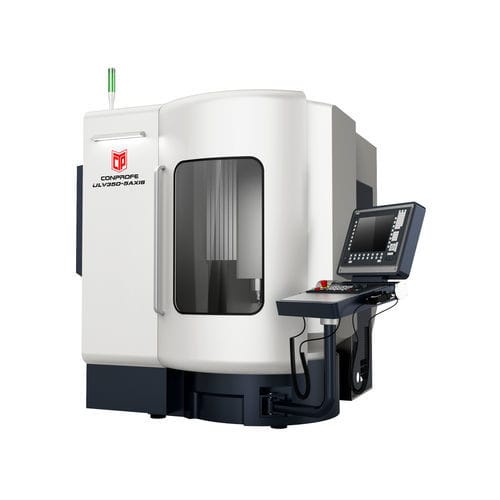

5軸マシニングセンタ ULV350縦型複合素材用プラスチック用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- 複合素材用, プラスチック用, ガラス用, セラミック用, クォーツ用, 硬脆性材料用
- スピンドル
- HSK A-63
- ツールステーション数
- 15ツール
- 応用
- 切断機用, 自動車産業用, 航空産業用, 医療用, 掘削用, 航空用, チタン用, パネル用, 車両用, アルミニウムプレート用, プロファイル用, アルミフレーム用, プラスチック産業用
- その他の特徴
- 高速, フライス加工, 高性能, 高生産性, 高精度, 高精度カッティング, 超音波, オールインワン, 輪郭用
- X軸移動距離
380 mm
(15 in)- Y軸移動距離
420 mm
(17 in)- Z軸移動距離
365 mm
(14 in)- 回転速度
24,000 rpm
(150,796 rad.min-1)- 加工部品の最大高さ
350 mm
(14 in)- テーブル回転(C軸)
360 °
- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- Z軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
100 kg
(220 lb)- 最大ツール重量
4 kg
(8.8 lb)- 位置決め精度
0.005 mm
(0 in)- 繰返し精度
0.004 mm
(0 in)- 総重量
6,000 kg
(13,227.74 lb)- 全長
1,900 mm
(74.8 in)- 全幅
2,940 mm
(115.7 in)- 全高
2,350 mm
(92.5 in)
詳細
コンプロフェ独自開発の超音波スピンドルを採用し、切削抵抗の低減を図り、高硬度材の高能率加工を実現。
超臨界 CO2 内部冷却システムと MQL システムにより、クリーンな加工を実現。
高精度リニアエンコーダによるフルクローズド ✅ループ制御
優れたX/Y/Z軸繰り返し精度とA/C軸繰り返し精度
SIEMENS 840Dsl を採用し、RTCP 機能による 5 軸同時加工を実現。
アプリケーション
高硬度脆性材料（セラミックス、サファイア、ガラスなど）、炭素繊維強化プラスチック、金属材料などの幾何学的に複雑なワークの高精度・高効率な超音波または従来型の同時5軸加工に最適。
---
