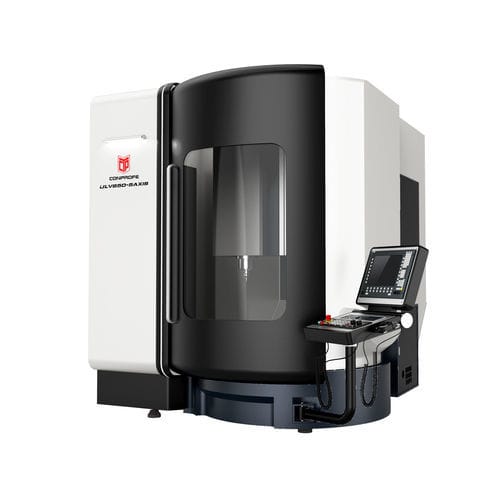

5軸マシニングセンタ ULV650縦型プラスチック用ガラス用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- プラスチック用, ガラス用, セラミック用, クォーツ用, 硬脆性材料用
- スピンドル
- HSK A-63
- ツールステーション数
- 24ツールステーション
- その他の特徴
- 高性能, 高精度, 超音波
- X軸移動距離
650 mm
(26 in)- Y軸移動距離
620 mm
(24 in)- Z軸移動距離
500 mm
(20 in)- 回転速度
20,000 rpm
(125,664 rad.min-1)- 加工部品の最大高さ
650 mm
(26 in)- テーブル回転(C軸)
360 °
- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- Z軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
400 kg
(882 lb)- 最大ツール重量
6 kg
(13.2 lb)- 位置決め精度
0.006 mm
(0 in)- 繰返し精度
0.005 mm
(0 in)- 総重量
11,000 kg
(24,250.85 lb)- 全長
2,478 mm
(97.6 in)- 全幅
3,600 mm
(141.7 in)- 全高
3,050 mm
(120.1 in)
詳細
コンプロフェ独自開発の超音波スピンドルを採用し、切削抵抗の低減を図り、高硬度材の高能率加工を実現。
超臨界 CO2 内部冷却システムと MQL システムにより、クリーンな加工を実現。
高精度リニアエンコーダによるフルクローズド ✅ループ制御
優れたX/Y/Z軸繰り返し精度とA/C軸繰り返し精度
SIEMENS 840Dsl を採用し、RTCP 機能による 5 軸同時加工を実現。
アプリケーション
高硬度脆性材料（セラミックス、サファイア、ガラスなど）、炭素繊維強化プラスチック、金属材料などの幾何学的に複雑なワークの高精度・高効率な超音波または従来型の同時5軸加工に最適。
---
