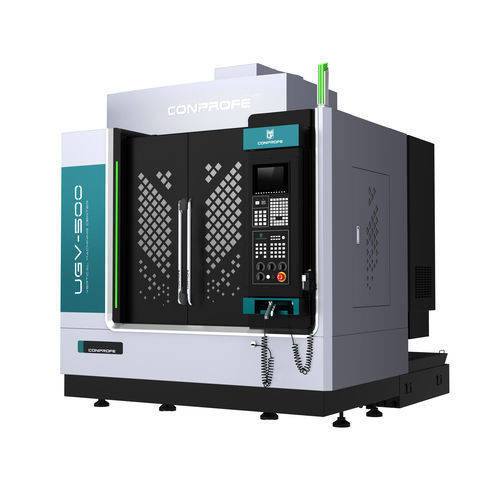

3軸マシニングセンタ UGV-500縦型BT 40HSK A-63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40, HSK A-63
- ツールステーション数
- 24ツールステーション, 30ツール
- 応用
- 自動車産業用
- その他の特徴
- 高速, 高性能, 高生産性
- X軸移動距離
550 mm
(22 in)- Y軸移動距離
400 mm
(16 in)- Z軸移動距離
450 mm
(18 in)- 回転速度
12,000 rpm, 15,000 rpm, 16,000 rpm, 20,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 100,531 rad.min-1, 125,664 rad.min-1)- 出力
18 kVA, 20 kVA
(24.47 hp, 27.19 hp)- X軸の移動速度
10 m/min
- Y軸の移動速度
10 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
300 kg
(661 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.006 mm
(0 in)- 繰返し精度
0.003 mm
(0 in)- 総重量
3,800 kg
(8,377.57 lb)- 全長
2,120 mm
(83.5 in)- 全幅
2,380 mm
(93.7 in)- 全高
2,850 mm
(112.2 in)
詳細
特徴
1.フライス加工、ドリル加工、ボーリング加工、リーマ加工、ザグリ加工、タッピング加工に最適。
2.高トルク・高出力の超音波スピンドルで大径加工に対応
3.MQL内部冷却技術を搭載し、コスト削減と効率化を実現。
4.高速加工に対応する高剛性構造と高い動的応答性
5.フルクローズドループ制御を実現するために設定可能な高精度リニアエンコーダ
6.三菱M80システム（標準）およびSIEMENS/FANUCシステム（オプション）が利用可能
アプリケーション
精密部品、消耗電子機器、ハードウェア、自動車、医療機器などの業界における、小型・中型のハウジング、プレート、ディスク、バルブ、シェル、金型、およびその他の複雑な部品の加工に最適です。
---
