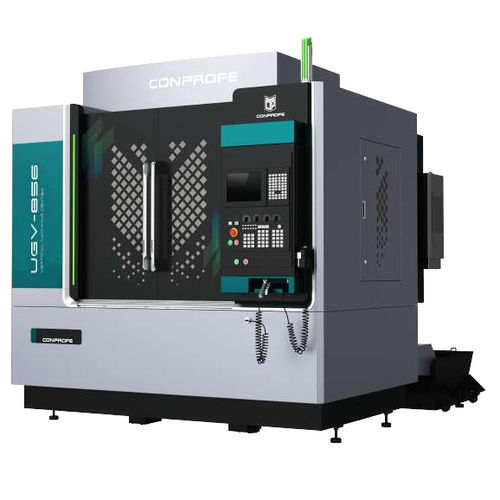

3軸マシニングセンタ UGV-856縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション, 30ツール
- その他の特徴
- 精密, 高精度, 超音波
- X軸移動距離
800 mm
(31 in)- Y軸移動距離
550 mm
(22 in)- Z軸移動距離
600 mm
(24 in)- 回転速度
12,000 rpm, 15,000 rpm, 20,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 125,664 rad.min-1)- 出力
20 kVA
(27.19 hp)- X軸の移動速度
10 m/min
- Y軸の移動速度
10 m/min
- Z軸の移動速度
10 mm/s
- 最大テーブル積載量
450 kg
(992 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.006 mm
(0 in)- 繰返し精度
0.004 mm
(0 in)- 総重量
5,500 kg
(12,125.42 lb)- 全長
2,350 mm
(92.5 in)- 全幅
2,950 mm
(116.1 in)- 全高
2,550 mm
(100.4 in)
詳細
特徴
1.フライス加工、ドリル加工、ボーリング加工、リーマ加工、ザグリ加工、タッピング加工に最適。
2.高トルク・高出力の超音波スピンドルで大径加工に対応
3.MQL内部冷却技術を搭載し、コスト削減と効率化を実現。
4.高速加工に対応する高剛性構造と高い動的応答性
5.フルクローズドループ制御を実現するために設定可能な高精度リニアエンコーダ
6.三菱M80システム（標準）およびSIEMENS/FANUCシステム（オプション）が利用可能
アプリケーション
精密部品、消耗電子機器、ハードウェア、自動車、医療機器などの業界における、小型・中型のハウジング、プレート、ディスク、バルブ、シェル、金型、およびその他の複雑な部品の加工に最適です。
---
