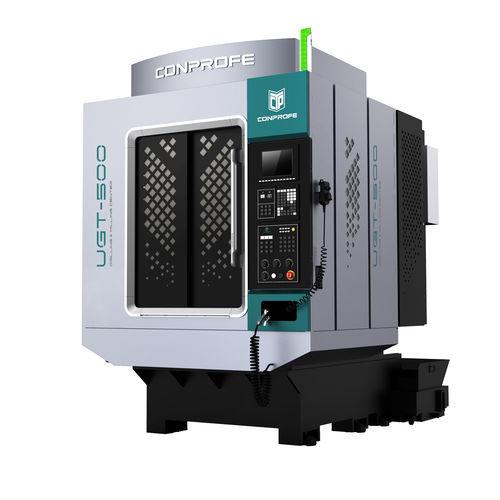

3軸マシニングセンタ UGT-500縦型ガラス用スチール用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- 鋳鉄用, アルミニウム用, スチール用, 銅用, 非鉄金属用, ステンレススチール用, 複合素材用, ガラス用, セラミック用, クォーツ用, 硬脆性材料用
- スピンドル
- BT 30
- ツールステーション数
- 21ツール
- 応用
- 鉄鋼産業用, ドリル, 医療用, チタン用, アルミフレーム用, アルミニウム産業用, 鋳鉄用, 小型部品用, 車両用, グラファイト機械加工用, アルミニウムプレート用
- その他の特徴
- 高速, 高性能, 高生産性
- X軸移動距離
500 mm
(20 in)- Y軸移動距離
400 mm
(16 in)- Z軸移動距離
320 mm
(13 in)- 回転速度
19,200 rpm, 24,000 rpm
(120,637 rad.min-1, 150,796 rad.min-1)- 出力
15 kVA
(20.39 hp)- X軸の移動速度
48 m/min
- Y軸の移動速度
48 m/min
- Z軸の移動速度
36 m/min
- 最大テーブル積載量
250 kg
(551 lb)- 最大ツール重量
3 kg
(6.6 lb)- 位置決め精度
0.006 mm
(0 in)- 繰返し精度
0.004 mm
(0 in)- 総重量
3,200 kg
(7,054.79 lb)- 全長
1,600 mm
(63 in)- 全幅
2,430 mm
(95.7 in)- 全高
2,400 mm
(94.5 in)
詳細
特徴
1.超音波加工機とMQL加工機を一体化した世界初のドリル＆タッピングセンター。
クーラント不要のグリーン加工を実現するMQLシステム
2.最高回転数30,000rpmのクーラントスルーBBT-30超音波スピンドルを搭載。
3.多様なツールマガジン容量オプション21T/26T/30T/36T/30T+14T
4.位置決め精度5μm、繰り返し精度3μm
5.主軸端からテーブルまでの様々な距離オプション：200-560mm（標準）、270-630/340-700mm（オプション）
6.4軸/5軸ロータリーテーブル
アプリケーション
消耗電子機器、自動車、航空宇宙、医療産業などの小板、ディスク、ハウジングのドリル、タッピング、フライス加工に最適。
---
