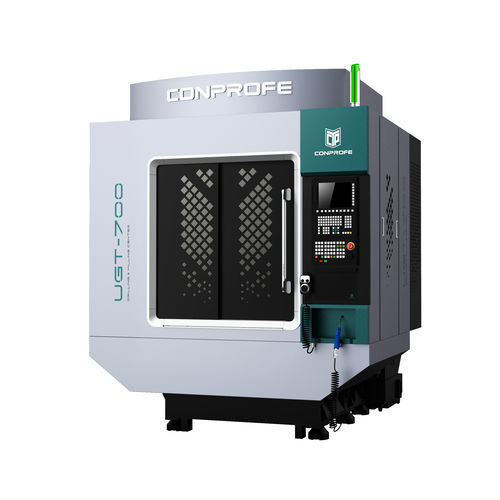

3軸マシニングセンタ UGT-700縦型複合素材用ガラス用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- 複合素材用, ガラス用, セラミック用, クォーツ用, 硬脆性材料用
- スピンドル
- BT 30
- ツールステーション数
- 21ツール
- 関連機能
- タップ加工, ドリル
- 応用
- 型用, 医療用, チタン用, 鉄鋼産業用, 車両用, 小部品製造, アルミフレーム用, 小型部品用, パネル用, アルミニウム産業用, アルミニウムプレート用, 鋳鉄用, 歯科用
- その他の特徴
- 高速, 高性能, 高生産性, コンパクト
- X軸移動距離
700 mm
(27.56 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
320 mm
(12.6 in)- 回転速度
19,200 rpm, 24,000 rpm
(120,637 rad.min-1, 150,796 rad.min-1)- 出力
15 kVA
(20.39 hp)- X軸の移動速度
48 m/min
- Y軸の移動速度
48 m/min
- Z軸の移動速度
36 m/min
- 最大テーブル積載量
250 kg
(551 lb)- 最大ツール重量
3 kg
(6.6 lb)- 位置決め精度
0.007 mm
(0.00028 in)- 繰返し精度
0.004 mm
(0.00016 in)- 総重量
3,500 kg
(7,716.18 lb)- 全長
2,000 mm
(78.7 in)- 全幅
2,490 mm
(98 in)- 全高
2,750 mm
(108.3 in)
詳細
特徴
1.超音波加工機とMQL加工機を一体化した世界初のドリル＆タッピングセンター。
クーラント不要のグリーン加工を実現するMQLシステム
2.最高回転数30,000rpmのクーラントスルーBBT-30超音波スピンドルを搭載。
3.多様なツールマガジン容量オプション21T/26T/30T/36T/30T+14T
4.位置決め精度5μm、繰り返し精度3μm
5.主軸端からテーブルまでの様々な距離オプション：200-560mm（標準）、270-630/340-700mm（オプション）
6.4軸/5軸ロータリーテーブル
アプリケーション
消耗電子機器、自動車、航空宇宙、医療産業などの小板、ディスク、ハウジングのドリル、タッピング、フライス加工に最適。
---
