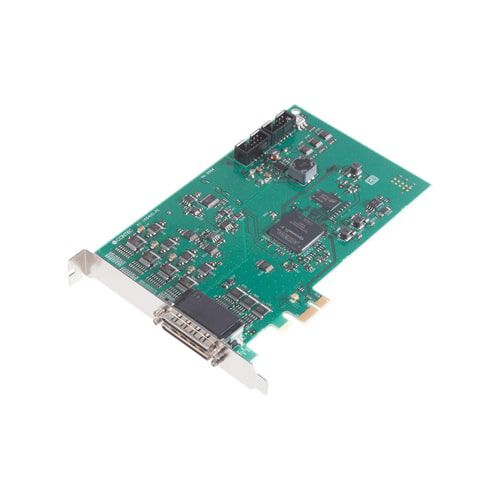

デジタルPCI通信カード AI-1664UG-PE

DMA

高速高精度な多チャネル・アナログ入力機能を搭載した PCI Express 準拠のDAQ(データ収集)デバイスです。アナログ入力に加えて、デジタル入出力、カウンタを備えたマルチファンクションデバイスですので、多様な信号入出力を必要とする計測制御システムをコンパクトかつリーズナブルな価格で実現できます。DMAバスマスタ転送機能により、デバイスの最高変換速度を維持したまま長時間連続サンプリングが可能です。高速かつ長時間のデータ収集が必要な部品検査装置・計測テストベンチに理想的です。また、各信号入出力のトリガ/クロック/ステータスはイベントコントローラによりハードウェアレベルで統合管理されており、ソフトウェアレベルでは難しい信号入出力の同期制御が可能です。低遅延・リアルタイムが求められる工場オートメーションや混合信号テストのアプリケーションに理想的です。 アナログ入力 / デジタル入出力 / カウンタ搭載の高性能・多機能シングルDAQデバイス アナログ入力 シングルエンド64ch(差動32ch)、16bitに加えて、デジタル入出力 8 点、32bit カウンタ 1chを備えた高性能マルチファンクションデバイスです。多様な信号入出力を必要とする計測制御システムをコンパクトかつリーズナブルな価格で実現できます。 DMAバスマスタ転送機能による高速連続サンプリング DMAバスマスタ転送機能により、コンピュータのメモリ空間へダイレクトにデータ転送するため、デバイスの最高変換速度を維持したまま長時間連続サンプリングが可能です。また、バスマスタ転送でアナログ入力データを転送する場合は、アナログ入力のクロック信号に同期したデジタル入力、デジタル出力、カウンタデータなどを同時に転送することができます。高速かつ長時間のデータ収集が必要な部品検査装置・計測テストベンチに理想的です。 イベントコントローラによる高度な同期制御 各信号入出力のトリガ/ステータスを統合管理するイベントコントローラを搭載、ハードウェアレベルで信号入出力の同期制御が可能です。低遅延・リアルタイムが求められる工場オートメーションや混合信号テストのアプリケーションに理想的です。 最大16デバイスの同期動作 (同期制御コネクタ接続) 最大16デバイスによる同期動作をサポート、外部配線によるクロック同期は不要です。専用ケーブルで同期制御コネクタ接続されたデバイスは、イベントコントローラによる同期動作が可能です。同期制御コネクタを搭載した他の当社製デバイスとの同期動作も可能です(DIO-32DM3-PE、CNT-3208M-PE など)。 ジャンパレス・トリマレス設計 (ソフトウェア設定) 入力レンジ、精度校正、デジタルフィルタの設定をコンピュータに実装したままソフトウェアから行えます。 ・アナログ入力レンジ設定：±10V、±5V、±2.5V、0 - +10V、0 - +5V、0 - +2.5V ・アナログ入力校正設定：出荷時およびユーザープリセット ・デジタルフィルタ設定(外部トリガ/クロック、デジタル入力、カウンタ)：0 - 16000μs AD16-64(LPCI)LA、AI-1664LA-LPE、AI-1664LAX-USB とインターフェイスコネクタ形状および信号配置互換 PCI対応ボードAD16-64(LPCI)LA、PCI-Express対応ボードAI-1664LA-LPE、USB対応 AI-1664LAX-USBとほぼ同様の機能を搭載しており、変換速度が1μsec/chであることやバスマスタ転送など機能的に上位互換品です。また、インターフェイスコネクタ形状および信号配置に互換性があるため、従来システムからの移行が容易です。
