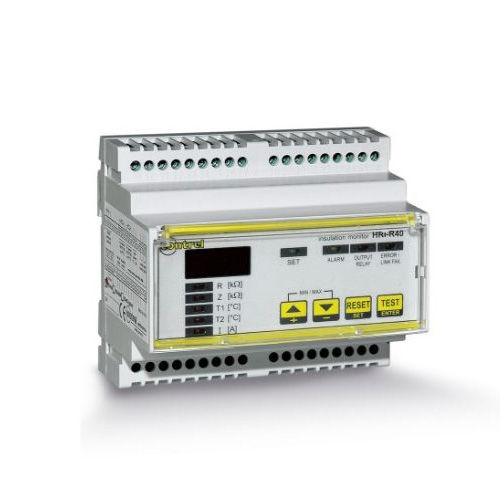

医療用途絶縁監視装置 HRI-R40

HRI-R40 AC230V IT-M回路用絶縁監視装置 HRI-R40は、病院内の特定のITアイランドに割り当てられ、システムの絶縁を監視し、絶縁不良が発生した場合にはすぐに信号を送るために使用されます。 概要 HRIシリーズ 製品名 HRI-R40 製品タイプ 故障検出用絶縁監視装置 機器の用途 病院 接地システム IT 技術的特徴 ネットワーク電圧 AC24～230 V、50～60 Hz 電源電圧 115-230 VAC 50/60 Hz 消費電力 5 VA 測定の種類 絶縁測定 0....999 kOhm/HIGH インピーダンス測定 0....999 kOhm Rd PT100または2/3線式サーマルプローブによる温度測定 - 0～250 °C 電流測定：二次側5 Aの外部CT 局所的な信号表示 フルスケール以上の絶縁抵抗値と大地に対する障害の信号表示 チャンネル1の温度測定値 0～200 °C 温度測定値 0...200 °C (チャンネル2) 電流測定値 0～999 A 絶縁インピーダンス値 設定パラメータ ラインへの接続に失敗したデバイス リレー出力の状態 ライン・アース間容量値 最小絶縁、最大温度、電流値 制御信号タイプ デジタルフィルタ付き連続コンポーネント しきい値設定 低絶縁 50 ～ 500 kOhm、精度 5%、ヒステリシス 5%、遅延設定可能 過熱 0...200 °C、精度2 電流過負荷 1...999 A，精度 2 低インピーダンス(解除可能) デバイスが回線に接続されていない（Link-Fail) 応答時間 3秒 測定電流（最大） 1 mA 測定電圧（最大） DC24V 内部インピーダンス 200 kOhm テスト機能 ローカル 出力接点1の切り換え（TRIP) 5 A (250 VCA)
