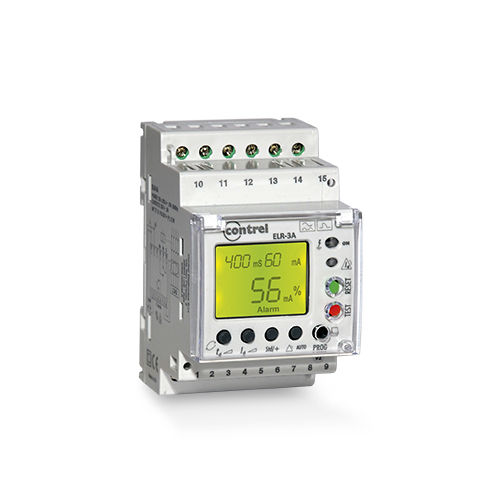

漏電保護継電器 ELR-3A

電流ACDC

ELR-3A 外付けCT.2つの動作閾値。トリップ時間、遅延時間の調整可能。 残留電流保護リレー(外部CT付き)2つの動作しきい値。トリップおよび遅延時間の調整可能 概要 ラインナップ ELR 製品名 ELR-3A 製品タイプ 残留電流保護リレー 電流センサの互換性 CT-1 漏電電流センサ 技術特性 用途 残留電流保護リレー 電源電圧 AC230V 50/60Hz 110 VCA 50/60Hz 24/48 VCA (オプション) 24-110 VCC (オプション) 消費電力 3 VA 表示タイプ バックライトLCD（赤 TRIP) バックライトLCD (黄色のALARM) 測定の種類 真の実効値 地絡電流内部測定 残留地絡調整タイプ 0.030...30A 残留地絡タイムディレイ調整タイプ 0.02...10秒 警報進度設定値 50...80 漏電保護等級 Typo A テスト機能 ローカル リモートテスト 出力リレー 2個のチェンジオーバー (TRIP, ALARM) 5A (AC240V) 通常の非通電または通電を設定可能 ディスプレイ表示 緑のLED（電源ON 赤色LED (TRIP) 赤色LED (CT接続不良) 取付方法 DINレール 3モジュール 規格 IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Annex M 重量 260g 使用環境 IP保護等級 IP41 前面 IP20端子 相対湿度 5～90 動作温度 -10...+60 °C 動作温度 -10～+60 °C 保管温度 -20～+80 °C オプション 付属品 フラッシュマウント 72x72 mm アダプター
