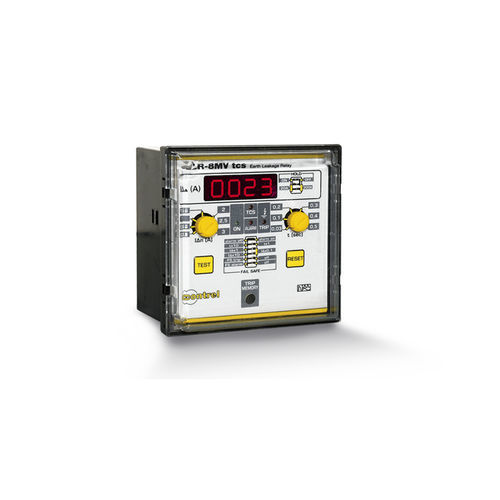

電流保護継電器 ELR-8V series

漏電トリップ回路2NO/NC

2つの動作閾値を備えた漏電リレー、埋め込み型。外部CT。故障電流測定。デジタル表示。フェイルセーフ機能。フラグインジケータ。 • 漏電リレー タイプA • 2つの出力リレー（各リレーに切り替え接点を備え、2つのトリップまたは1つのトリップと1つのアラームに設定可能） • フェイルセーフによるプレアラームおよび動作の設定が可能 • トロイダルコイルの自動接続制御 • 緑色電源LEDインジケーター（ON） • 赤色リレートリップLEDインジケータ（TRIP） • 赤色トリッププレアラームLEDインジケータ（ALARM） • 前面TESTボタン • 前面RESETボタンまたは遠隔接点の閉路による手動リセット • 遠隔接点の閉路または背面ジャンパー接続による自動リセット • トロイド・リレー回路の定常制御 • フラグインジケータ（TRIP MEMORY）（ELR-8mVtcsのみ） • デジタル故障電流測定および表示機能、設定可能なトリップ値メモリ付き（ELR-8mVtcsのみ） • シャントトリップ回路動作試験（TCS）（ELR-8tcs、ELR-8mVtcsのみ） • 透明カバー付き96×96mmのフラッシュマウント筐体 • IEC保護等級：端子部IP20、前面（カバー装着時）IP40
