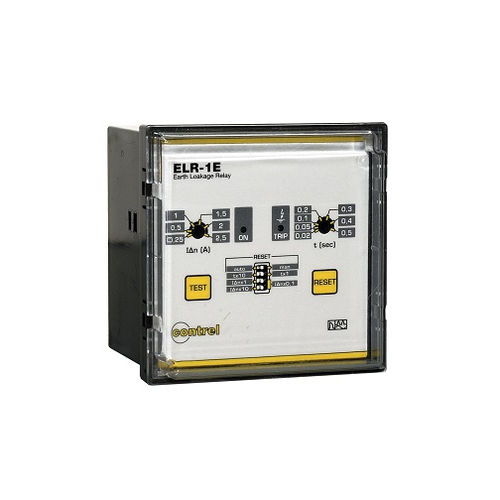

漏電保護継電器 ELR-1E series

1NO/NC2NO/NCAC

ELR-1E 外部CT。1つの動作閾値。トリップおよび遅延時間の調整が可能。 フラッシュマウントタイプの漏電リレーです。外部CT. 概要 ラインナップ ELR 製品名 ELR-1E 製品タイプ 残留電流保護リレー 電流センサの互換性 CT-1 漏電電流センサ 技術特性 用途 残留電流保護リレー 電源電圧 AC240/415 50/60Hz 110 VAC/DC 24/48 VAC/DC (オプション) AC/DC12V(オプション) 消費電力 5,5 VA 測定の種類 地絡電流内部測定 残留地絡調整型 0.025～25A 残留地絡遅延時間調整タイプ 0.02...5秒 漏電保護クラス タイプA テスト機能 ローカル 出力リレー 1 チェンジオーバー (TRIP) 5 A (AC240V) 表示内容 緑色LED（電源ON 赤色LED (トリップ) 取付方法 フラッシュマウント 96x96 mm 規格 IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Annex M 重量 280g 使用環境 IP保護等級 IP40 前面 IP20端子 相対湿度 5～90 動作温度 -10...+60 °C 動作温度 -10～+60 °C 保管温度 -20～+80 °C オプション 熱帯化 透明カバー IP65
