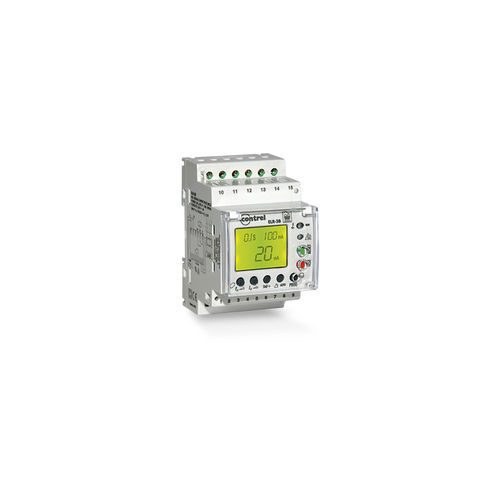

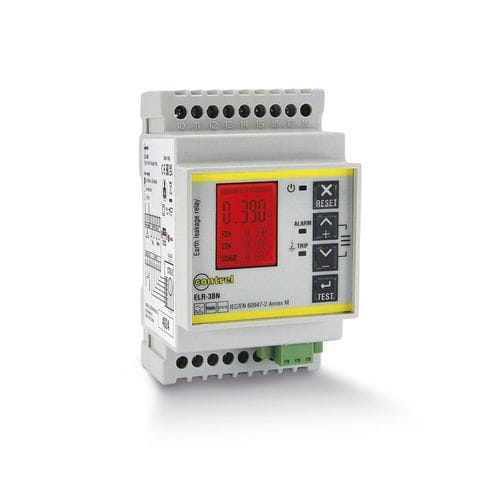

漏電保護継電器 ELR-3BN

電流ACAC/DC

ELR-3B AC/DCリークインストール。アラームまたはプリアラームリレー瞬時に表示します。 近年、パワーエレクトロニクスを搭載した負荷が広く使用されるようになりました。タイプBの残留電流保護は、AC、DC、AC/DCの漏れに対して人と負荷を保護する唯一の保護装置です。タイプAおよびAC残留電流保護装置は、可変速度ドライブ、UPS、EV充電器、太陽光発電設備などの負荷によく見られる連続残留電流を検出しません。 製品紹介 ラインナップ ELR 製品名 ELR-3B 製品タイプ 残留電流監視・保護リレー 互換性 ガンマ CTB-1 タイプ B 漏電変圧器 技術特性 デバイスアプリケーション 可変速度ドライブ 太陽光発電設備 電気自動車の充電 アクティブフィルター UPS 電源電圧 230 VAC 50/60 Hz 消費電力 6 VA 表示方法 バックライトLCD（赤）TRIP バックライトLCD (黄色のALARM) 測定の種類 TRMS 残留漏電量調整 0.1, 0.3, 0.5, 1, 3 A 残留電流遅延時間調整 0.1, 0.2, 0.3, 0.4, 0.5, 0.75, 1, 5, 10 s 保護機能 ACタイプ保護 タイプA保護 タイプBの保護 テスト機能 ローカル リモート 出力リレー2 (トリップ、プリアラーム) 10 A (250 VAC) 通常の非通電または通電の設定が可能 シグナル 緑のLED（電源ON 赤色LED (TRIP) 赤色LED (CT接続不良) 黄色LED (プリアラーム) 取付方法 DINレール 3モジュール 規格 IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Annex M 重量 260g 使用環境 IP保護等級 IP41 前面 IP20端子 相対湿度 5～90 動作温度 -10...+60 °C 動作温度 -10～+60 °C 保管温度 -20～+80 °C
