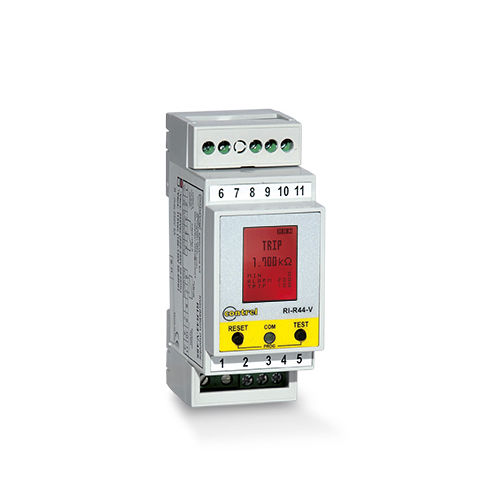

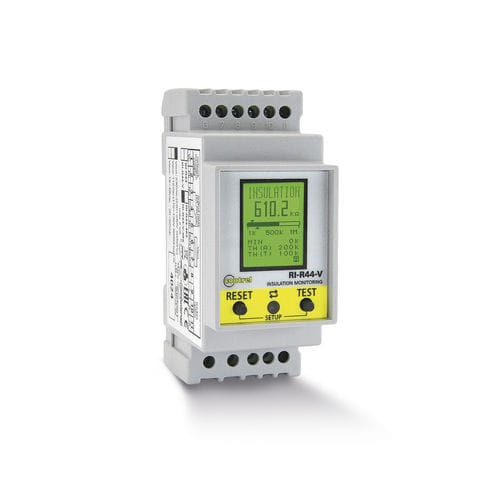

AC ネットワーク用絶縁監視装置 Ri-R44-V

RS485

RI-R44-V AC440Vまでの絶縁監視。LCD搭載。RS485対応。 故障検出ネットワーク用の絶縁監視装置（最大AC24～440V、デジタル表示、RS485対応、リセットは自動または手動、トリップリレーは標準またはフェイルセーフを選択可能 紹介文 範囲 RI 製品名 RI-R44-V 製品タイプ 絶縁監視装置 用途 生産工場の保護 モーターの保護 変電線の保護 接地システムIT 技術的特徴 ネットワーク電圧 AC24～440V/50～60Hz 24....1000 VAC 50...60 Hz (外部アダプタ使用時) 補助電源 AC230V 50/60Hz ...AC110V 50/60Hz (オプション) 18....AC 48V 50/60 Hz - DC 20...60 V（オプション 消費電力 2 VA 測定の種類 ネットワーク絶縁抵抗 インターバル・スレッショルド プリアラーム：1...999 kOhm トリップ：1...999 kOhm 応答時間 < 1 s トリップ遅延時間は0～100000秒で選択可能 測定電流 0.015 mA (max) 測定電圧 DC13V 内部インピーダンス 350 kOhm リセット機能 オート マニュアル テスト機能 ローカル 出力リレー1切換（TRIP 5A (AC240V) 標準/フェイルセーフ選択可能 ローカルシグナリング 緑のLED（電源ON 赤色LED (TRIP) 黄色LED (ALARM) 表示タイプ LCDバックライト（赤TRIP) LCDバックライト（黄色ALARM 取付方法 DINレール 2モジュール 規格 CEI-EN 61010-1 CEI-EN 61557-8 CEI-EN 61557-8 CEI-EN 61326-1 重量 200g 使用環境 IP保護等級 フロントIP40（カバー付き 端子部IP20 相対湿度 5～90 動作温度 -10...+60 °C 動作温度 -10～+60 °C 保管温度 -20～+70 °C オプション 通信ポート RS485 Modbus
