概要
Powder Testing Workstation™ PTW は、粉体の流動性試験に関する USP、Ph. Eur.、ASTM、ISO 規格に対応するよう設計されています。6 種類の確立された粉体試験法を 1 台の構成可能なワークステーションに統合し、医薬品薬局方評価や関連業界（化粧品、食品製造、積層造形）に適しています。PTW は手動または自動の運用に対応し、洗浄と保守が容易になるよう設計されています。

主な機能
PTW は次をサポートします：

• Angle of Repose（安息角）
• 開口部通過による流動 — シリンダー方式
• 開口部通過による流動 — ファンネル方式
• Scott Volumeter による見かけ密度（および剪断セル）
• 金属粉の流動性および見かけ密度（Hall、Gustavsson、Carney Flowmeter 法）

補完システム
Powder Testing Assistant™ PTA 100i は、試験手順の案内、計算の自動化、結果の記録により、転記エラーを削減しデータの整合性を向上させることで PTW を補完します。

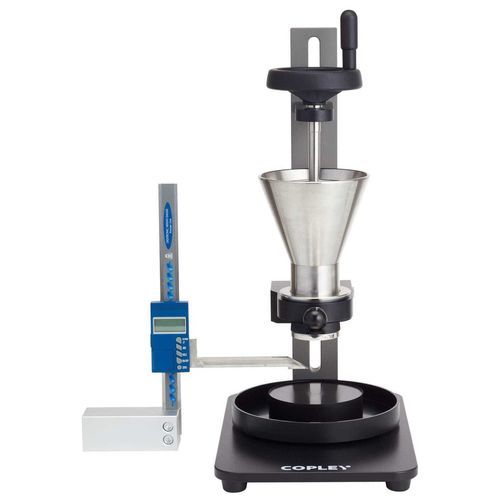

安息角モジュール
粉体の摩擦特性を評価し、重力による流動問題を予測するための方法を提供します。直径 100 mm の試験プラットフォームとデジタル高さ計を備え（粉末コーン高さは最大 145 mm を表示）、安息角のタンジェント（θ）はコーン高さを 50 で割って算出し、逆タンジェントで度数を得ます。
薬局方適合性：
Ph. Eur. Chapter 2.9.36; USP <1174>
カタログ番号 / オプション：
1670 — Powder Testing station PTW Stand and Shutter
1674 — Angle of Repose Attachment
1676 — Stirrer Attachment for PTW
1677 — Anti-static Grounding Kit
天びんオプション: Kern Balance (D.P. 10000g max), Kern Balance (D.P. 400g max), Ohaus Balance (D.P. 440g max)
1680 — Powder Testing Assistant™ PTA 100i

開口部通過（シリンダー）モジュール
ステンレス製シリンダー（76 mm x 57 mm、200 mL）と 20 枚の交換可能なステンレス製ディスク（精密オリフィス 4–36 mm）を含みます。試験は定量的な流動性試験（一定質量または一定時間）として実施することも、比較評価に基づく Flowability Index により内在的な流動特性を評価することもできます。
薬局方適合性：
Ph. Eur. 2.9.36 and 2.9.16; USP <1174>
カタログ番号 / オプション：
1670 — PTW Stand and Shutter
1671 — Cylinder Attachment
1678 — Timer Attachment
1677 — Anti-static Grounding Kit
天びんオプション: Kern DP 10000g, Kern DP 400g, Ohaus DP 440g
1680 — PTA 100i

開口部通過（ファンネル）モジュール
USP <1174> および Ph. Eur. 2.9.36 / 2.9.16 に準拠して設計され、ホッパーや生産設備での流動をシミュレートします。製薬グレード 316 ステンレス製のクイックチェンジノズル（5、7、10、15、25 mm）を付属し、使いやすいシャッターシステムを採用しています。オプションで天びんおよびタイマーを追加すると、質量対時間の試験が簡素化されます。
薬局方適合性：
Ph. Eur. 2.9.36 and 2.9.16; USP <1174>
カタログ番号 / オプション：
1670 — PTW Stand and Shutter
1672 — Funnel Attachment
1678 — Timer Attachment
1677 — Anti-static Grounding Kit
天びんオプション: Kern DP 10000g, Kern DP 400g, Ohaus DP 440g
1680 — PTA 100i

Scott Volumeter による見かけ密度
Scott Volumeter 法は広範な粉末や顆粒に適し、見かけ密度と打錠後密度を決定し、Carr 指数や Hausner 比を導出して取り扱い・保管の評価に用います。
規制適合性：
Ph. Eur. 2.9.34; USP <616>; ISO-3923-2:1981; ASTM B329-20
カタログ番号 / オプション：
6310 — Scott Volumeter and a Powder Testing Workstation PTW
1680 — PTA 100i

金属粉流動モジュール
Hall、Gustavsson、Carney の Flowmeter 法を用いて金属粉の流動性を評価し、充填、塗布、成形等の工程を支援します。金属粉に関する複数の ISO および ASTM 規格に準拠するよう設計されています。
ISO / ASTM 適合性：
ISO 3923:2018; ISO 4490:2018; ISO 13517:2020; ASTM B213-20; ASTM B417-22; ASTM B964-23
カタログ番号 / オプション：
1670 — PTW Stand and Shutter
1681 — Metal Powder Testing Apparatus
1677 — Anti-static Grounding Kit
天びんオプション: Kern DP 10000g, Kern DP 400g, Ohaus DP 440g
1680 — PTA 100i

使用上の注意
PTW は複数のアタッチメント（シリンダー、ファンネル、タイマー、撹拌器、接地キット）や天びん/タイマーのオプションで構成可能で、各種薬局方・産業試験に対応します。手動および自動のワークフローに適合し、保守と洗浄が容易になるよう設計されています。

技術仕様

• サポートされる方法：Angle of Repose; Flow through orifice via Cylinder and Funnel; Bulk Density (Scott Volumeter & Shear Cell); Metal Powder Flow (Hall, Gustavsson, Carney).
• 規格準拠：USP、Ph. Eur.、ASTM、ISO（モジュール別の一覧を参照）。
• 主要カタログ番号：1670 (PTW Stand & Shutter); 1671 (Cylinder attachment); 1672 (Funnel attachment); 1674 (Angle of Repose attachment); 1676 (Stirrer attachment); 1677 (Anti-static Grounding Kit); 1678 (Timer Attachment); 1680 (Powder Testing Assistant™ PTA 100i); 1681 (Metal Powder Testing Apparatus); 6310 (Scott Volumeter & PTW).
• 天びんオプション：Kern D.P. 10000g max; Kern D.P. 400g max; Ohaus D.P. 440g max.
• 交換可能な精密オリフィス（シリンダーディスク）およびクイックチェンジファンネルノズル（5、7、10、15、25 mm）。
• 洗浄および保守が容易な設計；適宜製薬グレードのステンレス等を使用した軽量構造。
• ガイド付きワークフロー、計算自動化、結果記録のため Powder Testing Assistant PTA 100i と互換。
