概要
Scott Volumeterは、USPおよびPh. Eur.などの薬局方に記載されており、各種の粉末および顆粒の見かけ密度（バルク密度）評価に適しています。見かけ密度と打ち込み密度の比較により、取り扱いや保管時の挙動を把握でき、Carr's IndexやHausner Ratioなどの標準指標を算出できます。

システムの位置づけ

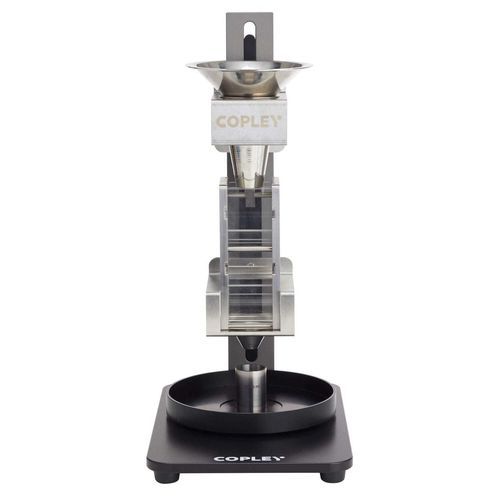

Powder Testing Workstation™ PTWは、6種類の粉体試験法を1台に統合した汎用ワークステーションです。補助機器（Powder Testing Assistant™ PTA 100i）は、手順の案内、計算の自動化、結果記録により入力ミスを低減し、試験を簡素化します。

対応試験法

• 安息角（Angle of Repose）
• 筒によるオリフィス流出（Flow Through an Orifice via Cylinder）
• じょうごによるオリフィス流出（Flow Through an Orifice via Funnel）
• Scott Volumeterによる見かけ密度（Bulk Density via Scott Volumeter）
• 剪断セル（Shear Cell）
• 金属粉の流動性および見かけ密度（Hall、Gustavsson、Carney Flowmeter）

Scott Volumeterによる見かけ密度（製品詳細）
Scott Volumeterは粉末および顆粒の見かけ密度評価に適しています。見かけ密度と打ち込み密度の比較はCarr's IndexやHausner Ratioの算出に寄与し、取り扱い・保管時の粉体挙動評価に有用です。主な用途は薬局方に基づく評価、研究開発および品質管理です。

安息角（モジュール概要）
粉体の摩擦特性を評価し、重力による流動問題を予測する簡便な方法を提供します。直径100 mmの円形試験プラットフォームとデジタル高さゲージを備え（粉高最大145 mmまで計測可）、安息角のタンジェント（θ）は粉体コーン高さ（mm）を50で除した値で求められ、逆タンジェントにより角度（度）を算出します。

流動 - オリフィス（筒）
モジュールはステンレス製シリンダー（76 mm x 57 mm、200 mL）を含み、精密オリフィス（4–36 mm）を備えた20枚の交換用ステンレスディスクが付属します。試験は定量的（固定質量または固定時間）に行うことができ、比較評価から固有の流動特性（Flowability Index）を導出できます。

流動 - オリフィス（じょうご）
薬局方準拠の流動性ガイダンスに基づき設計されています。医薬品級316ステンレス製のクイックチェンジノズル（5、7、10、15、25 mm）を備え、簡易シャッター方式で試験を行います。オプションの天秤およびタイマー取り付けにより、質量対時間の試験が可能です。

補助装置およびアクセサリ

• Powder Testing Assistant™ PTA 100i：手順ガイド、測定・計算の自動化、結果記録
• タイマーアタッチメント：筒またはじょうご法の時間対質量試験をサポート
• 天秤のオプション（複数モデル対応）
• 静電気防止アースキット
• じょうごおよびシリンダー用収納ラック

規制／規格適合性（見かけ密度モジュール）
Ph. Eur. 2.9.34
USP <616>
ISO-3923-2 (1981)
ASTM B329-20

補足
PTWは粉体の流動試験に関するUSP、Ph. Eur.、ASTM、ISOの基準に合わせて設計されており、複数の粉体試験法を一台にまとめる構成が可能です。システムは清掃・保守が容易に行えるよう設計されており、データアシスタントPTA 100iとの互換性によりワークフロー効率とデータ整合性が向上します。

仕様 / 技術データ

• 主製品：Powder Testing Workstation™ PTW（6つの粉体試験法に構成可能）
• Scott Volumeterの適合基準：Ph. Eur. 2.9.34; USP <616>; ISO-3923-2:1981; ASTM B329-20
• 安息角の適合基準：Ph. Eur. 章 2.9.36; USP <1174>
• オリフィス流出（筒/じょうご）の適合基準：Ph. Eur. 2.9.36 および 2.9.16; USP <1174>
• 金属粉試験でサポートされる方法：Hall、Gustavsson、Carney Flowmeter；金属粉に関するISO/ASTM規格（ISO 3923、ISO 4490、ISO 13517、ASTM B213、B417、B964、B329）
• カタログ参照（品目番号）：Scott Volumeter + PTW — Catalogue No. 6310; Powder Testing Assistant PTA 100i — Catalogue No. 1680; PTW Stand and Shutter — Catalogue No. 1670; Cylinder Attachment — 1671; Funnel Attachment — 1672; Timer Attachment — 1678; Angle of Repose Attachment — 1674; Stirrer Attachment — 1676; Anti-static Grounding Kit — 1677; Metal Powder Testing Apparatus — 1681
• 対応天秤：Kern Balance（最大 10,000 g / 400 g バリアント）および Ohaus Balance（440 g バリアント）
• 材質／構造：じょうご／ノズル部は医薬品グレードのステンレス鋼、PTWフレームは清掃容易性と長寿命を考慮した軽量で耐久性のある技術材料
