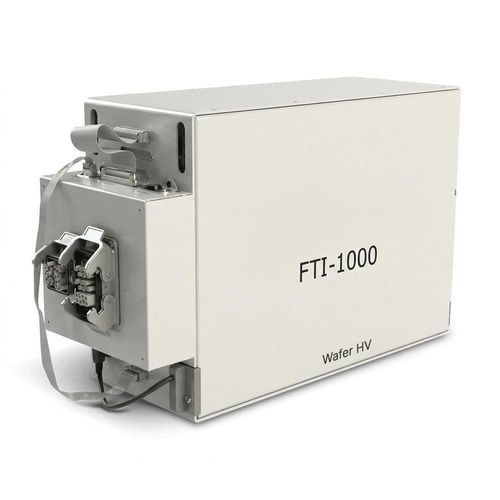

高電圧試験機 FTI-1000 Wafer HV

電気交流用DC電気装置

製品概要 FTI‑1000 Wafer HVは、パワー向けディスクリート素子およびワイドバンドギャップ技術の高カバレッジ・ウェハーテスト向けに設計されたウェハーレベルのATEシステムです。Wafer HVバリアントは高電圧のDC/ACソースを備え、1サイトのプローブ用途で6 kV DCおよび5.5 kV ACまでの要件に対応します。

選定理由

• 柔軟な構成 — Tester‑per‑Channel Boardのモジュラーアーキテクチャにより独立したリソースとスケーラブルな拡張が可能
• 網羅的な電気試験 — MOSFETやパワー素子の特性評価に必要なDCおよびACのパラメトリック試験をサポート
• 使いやすいソフト制御 — FTI Studioがprobe‑cardのbring‑up、テストプログラム開発、デバッグを支援

詳細概要 FTI‑1000はエンジニアリング特性評価と量産向けウェハーソートの両方に対応する独立したDC/ACテストリソースを備え、DC特性、ΔVsd、誘導性スイッチング(UIL/UIS/CIS)、ゲートチャージ、ゲート抵抗など主要なMOSFETパラメータを測定できます。USBベースのモジュラーアーキテクチャによりシステム拡張とリソースの柔軟な分割が容易で、シングルサイト・マルチサイトのプローブワークフローに適合します。自動ウェハープローバーやプローブカードインターフェースとの統合が可能で、特定の機械プラットフォームに依存しません。プロセス開発、初期デバイス評価、量産ウェハーソートに適しています。

機能 / 構成

• バリアント: Wafer HV（高電圧）および Wafer MV（中電圧）
• テストサイト数 — Wafer HV: 1、Wafer MV: 最大16
• DCパラメトリック試験 — Rdson、Idon、Vce(sat)、Vgs、Gfs、Igss、Idss 等
• ゲート計測 — Rg、Cg、Qg；選択/着脱可能なRgオプション（0、10、25、50 Ωおよびユーザー着脱可能なR）
• ACソース — Wafer HV: 5.5 kV AC、Wafer MV: 1.2 kV AC
• ACスイッチング電流 — Wafer HV: 最大200 A、Wafer MV: 最大100 A
• アバランシェエネルギー — >10 J（両バリアント）
• ロードインダクタオプション — 着脱可能な個別インダクタまたは選択可能なインダクタボックス

技術仕様

• モデルファミリ: FTI‑1000 Wafer
• 主用途: パワー向けディスクリートおよびワイドバンドギャップ素子のウェハーレベル試験
• アーキテクチャ: モジュラーTester‑per‑Channel Board、USBベースフレームワーク；シングルサイト/マルチサイト対応でスケーラブル
• ソフトウェア: FTI Studio — probe‑card bring‑up、テストプログラム開発、波形キャプチャ、自動データシート生成、schmooプロット、AEC‑Q001 Rev. Cに基づくPAT解析
• DCソース電圧 — Wafer HV: 6 kV；Wafer MV: 1.2 kV
• 駆動電流レンジ — Wafer HV: 10 mAから；Wafer MV: 25 mAから
• ピークスイッチング電流 — Wafer HV: 最大200 A；Wafer MV: 最大100 A
• デジタルIO: 8独立デジタルチャネルオプション（IC Channel Board）
• プラグインオプション: 高電圧拡張、高電流パルスモジュール、ディジタイザ、LCRベースのRg測定
• 外形寸法: 本体 541 × 345 × 206 mm；電源 345 × 176 × 103 mm
• 対象分野: 自動車、産業、ワイドバンドギャップパワー素子の開発および生産
