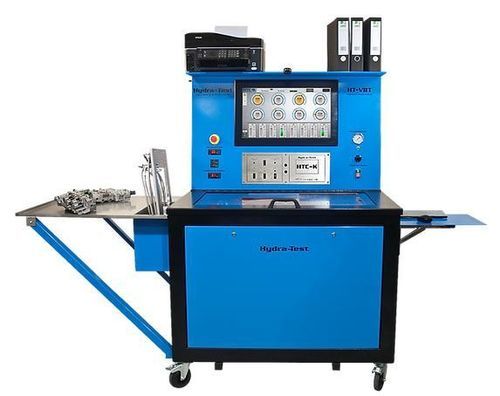

圧力試験機 VBT Deluxe

電流PCにより制御可能安全弁

製品
VBT Deluxe は、オートマチックトランスミッションのバルブボディ（閥体）および個々のソレノイドに対して油圧および電気試験を行うために設計されたバルブボディ試験機です。複数のギアと圧力条件でトランスミッションの動作を再現し、蓄積された参照データとグラフィック比較を行うことで、損傷したソレノイド、摩耗した弁/ボア、またはピストンの不具合を検出します。

主な特長

• 簡便なクイックフィットホース接続
• Windows 10 Professional を搭載した高仕様 64 ビット PC
• 24インチ産業用パネルマウントタッチスクリーン
• 経験豊富なバルブボディ再生技術者が作成したプリセット試験スクリプト
• 各システムに無償で提供されるバックアップサポートサービス
• 専有技術による英国設計・製造（100%）
• リモートによるソフトウェア更新機能
• 北米でのハードウェアサポートおよびオンサイトサービス（オプション）
• オンサイト技術トレーニングの提供

ソフトウェア / コントローラ
システムは社内開発の HTC ソフトウェアを使用し、複数のギアおよび圧力条件でトランスミッション性能を模擬する試験シーケンスを実行します。試験スクリプトは標準シーケンスを実行して圧力を記録し、試験対象と同一モデルの新品参照バルブボディと比較する精密なグラフを生成します。HTC-S ユニットコントローラはデータ取得を管理し、PWM ソレノイド制御の滑らかな補間、簡易リミット％計算機、および複雑な試験シーケンス編集機能を提供します。

参照結果ライブラリ
VBT Deluxe は多くの一般的な自動変速機を網羅する広範な参照ライブラリを搭載して出荷されます。参照結果はテンプレートおよびベンチマークとして使用可能で、初心者から熟練技術者までがソレノイドやバルブボディ挙動を迅速かつ一貫して評価するのに役立ちます。

アダプタプレート & アクセサリ
Hydra-Test は、車両内の油圧動作を再現するための精密アルミ製アダプタプレート（バルブボディ試験プレート）を、鋼製ネジインサートと編組ホース付きで提供します。最新のトランスミッションに対応する新しいプレートは継続的に開発されています。オプションの 0AM / DQ200 アドオンは、ポンプ性能、ポンプモータの劣化、圧力損失、ソレノイドの電流、内部/外部漏れを検証します。

レポート、データシート & トレーニング
本システムは PDF レポート（テストシナリオモード）を生成し、試験結果をベンチマークデータと視覚的に比較できます。ビデオガイドや補助的な PDF 資料が提供され、複雑な内容については仮想プラットフォームやオンサイトでの教育が利用可能です。リモート支援や顧客先でのセッションなど、複数のトレーニングとサポートオプションを提供します。

仕様 / 技術仕様

• モデル名：VBT Deluxe
• ブランド：Hydra-Test
• コントローラ：HTC-S Unit Controller（Hydra-Test 独自コントローラ）
• PC：Windows 10 Professional を実行する 64 ビット PC
• 表示：24インチ産業用タッチスクリーン（パネルマウント）
• 試験機能：バルブボディ全体および個別ソレノイドの油圧・電気試験；参照とのグラフィック比較
• 試験スクリプト：サポート対象バルブボディ用のプリセットスクリプト；HTC Editor による編集と PWM ソレノイド用補間機能
• 参照ライブラリ：ベンチマーク結果の大規模データベースを同梱
• アダプタプレート：鋼製ネジインサートと編組ホース付きの精密アルミ製アダプタプレート
• 0AM (DQ200) アドオン：ポンプ性能、モータ劣化、圧力損失、ソレノイド電流、漏れを確認
• オイルシステム：オイルヒーター標準装備；断熱リザーバーとオーバーフロー；温度制御された試験油
• 典型的な試験圧力：トランスミッション系統圧力参照 4–20 bar；最大条件で約 25 bar まで模擬可能
• 接続性/更新：リモートによるソフトウェア更新機能
• 製造：英国での設計・製造
