レーザースキャナ MetraSCAN 3D

3D非破壊試験寸法計測用

概要

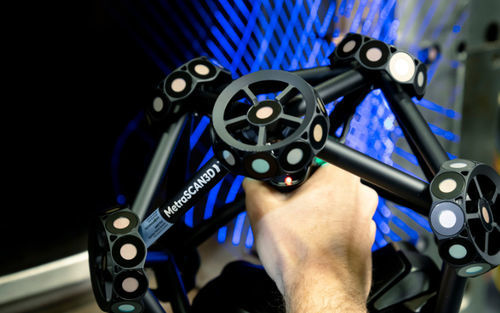

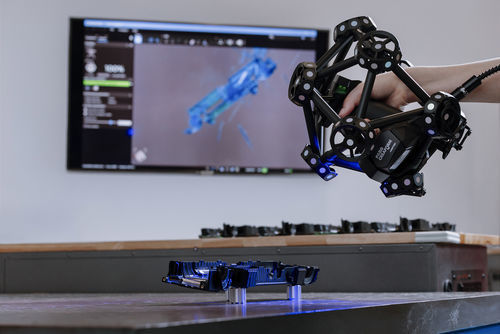

MetraSCAN 3D は、作業現場（ショップフロア）でのメトロロジーと検査を目的に設計された光学式ポータブル CMM 3D スキャナーです。作業現場の振動、部品の動き、環境の不安定さに対応しつつ、メトロロジーグレードの 3D スキャンと寸法検査を提供します。HandyPROBE と組み合わせることで、スキャンとプロービングを統合した検査ワークフローが可能です。

主な特長

• 高速測定：1,800,000 測定値/秒
• 光源：青色レーザー 30 本（機種により +1 ラインあり）
• さまざまなサイズ・形状の部品に対応する広いスキャン領域
• 超高速セットアップ：ウォームアップ不要、5 分以内に運用開始可能
• 360° マグネットターゲットにより迅速なセットアップと動的トラッキングの可視性向上
• 振動や部品の動き、環境の不安定さに強い（ダイナミックリファレンシング）
• 光沢・反射面に適した青色レーザーテクノロジー
• 統合フォトグラメトリと自動ボリューム拡張（AVE）で大きな測定ボリュームに対応
• オプションの HandyPROBE によりスキャンとプローブ測定を統合可能
• 取得とデバイス制御用の Creaform.OS を標準搭載

自動ボリューム拡張と精度
AVE 機能は C‑Track を移動することで追加測定なしに取得ボリュームを自動的に拡張します。高度なフォトグラメトリとスケーリングアルゴリズムにより、大型部品でも正確で再現性のある測定が可能です。

性能と規格

• 精度：0.025 mm（代表値）
• AVE 性能：0.025 mm + 0.015 mm/m
• 測定解像度：0.025 mm
• 測定速度：1,800,000 測定値/秒
• 受入試験：VDI/VDE 2634 パート 3 および ISO 10360 に基づく
• 受入試験用に ISO/IEC 17025:2017 認定ラボを利用

ソフトウェアとエコシステム

• Creaform.OS を標準搭載し、HW‑SW の統合を実現
• Creaform Metrology Suite（Scan‑to‑CAD、Inspection、Automation、Dynamic Tracking モジュール）対応
• 主要な CAD／解析ソフトウェアとの互換性

オプション & アクセサリ

• HandyPROBE（オプション）— ハンドヘルドプロービングで PCMM 機能を追加
• Automation Kit（オプション）— ロボット化／自動化用途向け
• ポータブルワークステーションおよび C‑Track ショップフロア用スタンド

用途
製品開発、リバースエンジニアリング、品質管理・保証、メンテナンス/修理/オーバーホール（MRO）、NDT、教育・研究などに適しています。

caractéristiques / spécifications techniques

• モデル：MetraSCAN 3D
• 精度：0.025 mm（代表値）
• 自動ボリューム拡張（AVE）：0.025 mm + 0.015 mm/m
• 測定解像度：0.025 mm
• 測定速度：1,800,000 測定値/秒
• 光源：青色レーザー 30 本（機種により +1 ラインあり）
• 起動時間：ウォームアップ不要、5 分以内に運用可能
• ターゲット：360° マグネットターゲットによる動的トラッキング
• 規格：VDI/VDE 2634 パート 3、ISO 10360；受入試験用に ISO/IEC 17025:2017 認定ラボ
• オプション：HandyPROBE（プロービング）、Automation Kit 等
• ソフトウェア：Creaform.OS 標準搭載；Creaform Metrology Suite 対応（Scan‑to‑CAD、Inspection、Automation、Dynamic Tracking）
