手なし座標測定機 R-Series™

複雑なワーク用自動車用ラインエッジ

R-Series™ は、製造現場での自動化されたライン内3D品質管理向けに設計された、ロボット搭載の光学式三次元座標測定（MMT）用スキャナーとターンキーの産業用計測セル群です。MetraSCAN 3D-R™ ロボット搭載スキャナーと高生産性計測セル CUBE‑R™ を組み合わせ、工場フロアでの高速かつ計測学に準拠した検査を可能にします。

主な構成

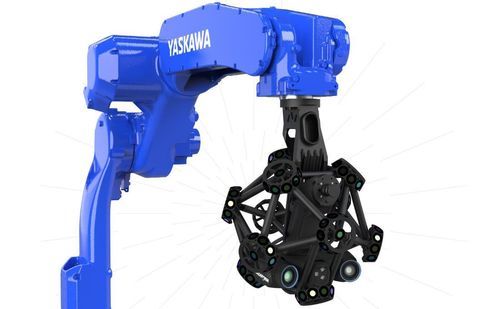

• MetraSCAN 3D-R™ — 大量生産での自動検査およびライン内検査向けのロボット搭載光学式MMTスキャナー。
• CUBE‑R™ — MetraSCAN 3D-R を活用した高生産性の産業用計測セル。標準のターンキーモデル（M2™, M3™, M4™）とカスタム可能なモジュラー構成で提供。

主な利点と機能

• 自動化された品質管理向けに設計され、生産性向上を実現：工場環境でも精度を損なうことなく、より多くの部品・寸法を測定可能。
• 動的参照（C-Track 光学トラッカー）による工場フロアでの運用に対応し、スキャナーや部品が動いても測定精度と整合性を維持。
• 高密度・高フレームレートのフルフィールド3Dデータによりサイクルタイムを短縮し、1日に数百個の部品測定が可能。
• 光学技術と青色レーザーを組み合わせて難しい表面（光沢、反射、異なる仕上げ）にも対応。多くの場合、部品の前処理は不要。
• 設定可能でスケーラブルなモジュール型ポートフォリオ：ターンキーの M2/M3/M4 モデル（最大寸法 2 m、3 m、4 m）または完全カスタムのレイアウトや産業用ロボット／協働ロボットとの統合。
• Creaform Metrology Suite の Automation モジュールによるアクセスしやすい自動化とオフラインプログラミングにより、専門家でないユーザーでも自動検査セルを導入・運用可能。
• 検証可能でトレーサブルな結果：受入試験に関する VDI/VDE 2634 Part 3、ISO 10360 の参照、および ISO/IEC 17025 認定ラボによる検査。

製品バリエーションとモデルのポイント

• CUBE‑R M Series (M2™, M3™, M4™) — 異なる部品サイズ向けのモジュラー計測セル。ターンキーまたはカスタムのオートメーションソリューション向けに設計。
• MetraSCAN‑R BLACK™|Elite — 45本のレーザーライン、大視野、測定速度 約1,800,000 測定値/s、スキャン領域 約310 x 350 mm。多様な形状や複雑なアセンブリの部品に最適。
• MetraSCAN‑R BLACK™|Elite HD — 69本のレーザーライン、解像度向上、測定速度 最大約3,000,000 測定値/s、スキャン領域 約190 x 170 mm。板金や自動車用途の高解像度測定に特化。

注目のアクセサリとオプション

• 取り外し可能なマウントプレート — フォークリフト対応のパレットで部品や治具を事前搭載し、迅速な交換とダウンタイムの最小化を実現。
• セキュアリモートアクセスキット — 統合カメラと接続ツールにより、安全なリモートトラブルシューティングと現地サポートの有効化。
• Virtek Iris™ 3D ポジショニングシステム — 投影レーザーガイドパターンによるテーブル上での部品・治具の精密位置合わせ。
• Productivity Kit — スキャンとデータ処理を並列化し、連続スキャンを可能にして処理待ち時間を短縮。

仕様 / 技術データ

• 工場精度（動的参照）: 0.025 mm (0.0009 in).
• 容積精度（製品表記）: 0.078 mm (0.0031 in)（ページには製品別比較値も表示）。
• 高解像度（ベストケース）: 0.015 mm (0.0006 in)（Elite HD モデル）；Elite モデルは 0.025 mm。
• 測定速度: 最大 3,000,000 測定値/s（MetraSCAN‑R BLACK|Elite HD）；MetraSCAN‑R BLACK|Elite は 1,800,000 測定値/s。
• スキャン領域例: Elite — 約310 x 350 mm（12.2 x 13.8 in）；Elite HD — 約190 x 170 mm（7.5 x 6.7 in）。
• 光源 / レーザーライン: Elite — 45 ライン；Elite HD — 69 ライン。
• 規格と認証: 受入試験の参照 VDI/VDE 2634 Part 3；ISO 10360 参照；ISO/IEC 17025:2017 認定ラボ。
