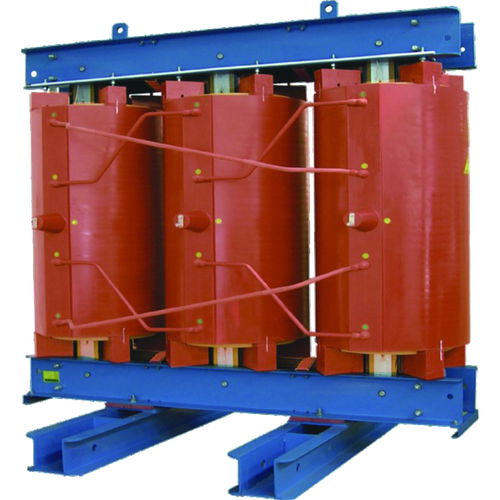

乾式変圧器

鉄道用コンパクトエポキシ樹脂製

モデルZQSCBシリーズ 基本パラメータHV 巻線 LV 巻線 「 定格容量（kVA）」1000 ～ 4000000 定格動作電圧（kV）「10 ～ 352 × 1.8 」 短絡インピーダンス（%）「貫通インピーダンス 8%，ハーフスルーインピーダンス 6% 」 周波数（Hz）「50 」 冷却モード「ANまたはAN/AF 」 絶縁 クラス「H 」 Weight kg「750 〜 8100 」 Feature "1.コイルは、難燃性、非粉塵の蓄積、良好な耐湿性、良好な耐薬品性、高い機械的強度と強力な耐短絡機能の特性を有する、標準 V0に達する難燃性を注ぐエポキシ樹脂を採用しています。 を使用します。 2. 変圧器は、頻繁に変動する電圧と電気鉄道電源の負荷に適応し、コンバータデバイスによって生成されるDCシャントに良好な耐性を有する。 3. 高電圧・低電圧コイルに真空注入を行い、注入後に高電圧停止プロセスを適用します。 注ぎ込まれた樹脂をよりコンパクトにし、コイル内の気泡の残留を十分に除去し、製品の各セットの部分排出が5pC 未満であることを保証する。 4. 統合構造がpyknic 型で重力中心が低い場合は、ノイズを低減することができます。鉄コアは高品質の0.27mm 冷間圧延粒配向シリコーン鋼板を採用し、十分に分布シート幅、波無し、低単位損失の特性を持ちます。 5. 低電圧コイルの空気ダクトはハニカムタイプで、円周に沿って均等に分布し、コイルは放熱が良好です。 主な成果： ZQSCB-1600/10 14セットの製品は、長沙中低速磁気浮上プロジェクトの牽引力システムに適用されました。」 『 運用経験』22
