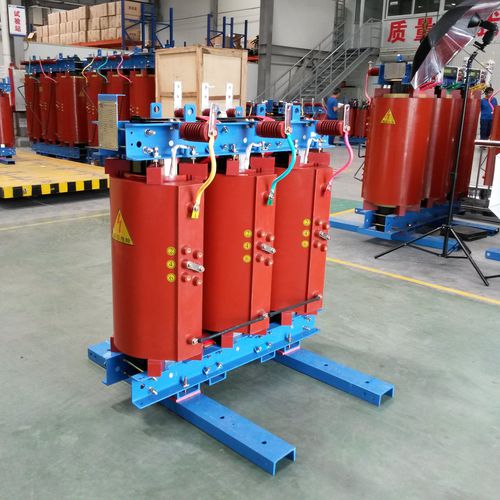

乾式変圧器

産業用エポキシ樹脂製整流器

モデルZLSC（B）シリーズ 基本パラメータHV 巻線 LV 巻線 「 定格容量（kVA）」30 ～ 160030 ～ 1600 「 定格動作電圧（kV）」6 ～ 20カスタマイズされた 「 短絡インピーダンス（％）」4 ～ 6「 周波数（Hz）」50/60「 冷却モード」ANまたはAN/AF「 絶縁クラス」F/H「 重量 kg 」— 特徴「1. コイルは、難燃性、非粉塵の蓄積、良好な耐湿性、良好な機械的抵抗、強い機械的強度および良好な耐短絡能力の特性を有する、標準 V0に達する難燃性を注ぐエポキシ樹脂を採用する。 2. 高電圧・低電圧コイルに真空注入を行います。 注ぎ込まれた樹脂をよりコンパクトにし、コイル内の残留気泡を排除するために、注入後の高電圧停止プロセスを適用し、したがって、製品の各セットの部分放電は5pCよりも低くなければならない。 3. 統合された構造がpyknic 型で重力中心が低い場合は、ノイズを低減することができます。鉄コアは、よく分布シート幅、ウェーブフリー、低ユニット損失の特性を持つ高品質の冷間圧延粒配向シリコーン鋼板を採用しています。 一方、それはラダー5ジョイント構造を採用し、音響材料を選択し、より良いノイズ低減効果に到達する。 4. 低電圧コイルの空気ダクトはハニカムタイプで、円周に沿って均等に分布しています。 コイルの放熱は均一であり、良好な放熱効果を有する。 5. 高電圧巻線と低電圧巻線の間に金属シールドがあり、低電圧巻線に伝わる過電圧の危険を防ぎます。 「 応用水力発電所および火力発電所の静的励起システムに広く適用されています。 『 運用経験』20
