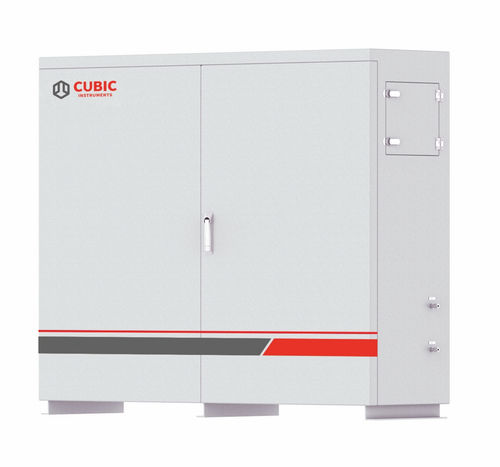

ガス分析装置 GasTDL-3110

データ用試料自動

製品概要
GasTDL-3110は抽出型のTDLASガス分析装置であり、粉じんの多い過酷な産業環境で単一の設定可能なターゲットガス（H2S、O2、CO、CO2、CH4）を連続的かつリアルタイムに測定するために設計されています。クロスビーム型TDLASにより高い選択性と測定精度を実現し、背景ガスによるクロスインターフェアランスの影響をほとんど受けません。

セグメント / 部門
セグメント：プロセスガス分析装置
部門：合成ガス（Syngas）分析装置

特長

• 背景ガスによる干渉が極めて少ない、高選択性のTDLAS測定。
• 防爆認証：Ex db IIC T6 Gb および Ex tb IIIC T80°C Db（ガス・粉じん危険区域対応）。
• 自動サンプリング、プローブパージ、凝縮水排出、多段ろ過により長期安定稼働が可能。
• 高温・高湿・高粉じん・腐食性雰囲気など過酷なプロセス条件に適合。
• リモート監視および無人運転対応。

仕様
基本パラメータ
測定成分：H2S、O2、CO、CO2、CH4
測定原理：可変波長ダイオードレーザー吸収分光法（TDLAS）
測定レンジ：H2S：0~100 ppm、0~5000 ppm；O2：0~5%VOL（100%VOLはカスタム可）；CO：0~100%VOL；CO2：0~100%VOL；CH4：0~20%VOL
精度：≤±1%F.S.
再現性：≤±1%
スパンドリフト：≤±1%F.S.
分解能：0.01%VOL

動作パラメータ
防爆定格：Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
周囲温度：-20~60℃
電源：220V AC、50Hz
使用ガス：工業用窒素 0.3~0.8MPa

インターフェース＆信号
通信：RS-485、RS-232
出力：2×4–20mA、3×リレー出力

技術仕様

• 型式：GasTDL-3110
• 測定成分：H2S、O2、CO、CO2、CH4
• 測定原理：TDLAS
• 測定レンジおよび性能：上記参照
• 防爆定格：Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
• 周囲温度範囲：-20~60℃
• 電源：220V AC、50Hz
• 使用ガス：工業用窒素 0.3~0.8MPa
• 通信：RS-485、RS-232
• 出力：2×4–20mA、3×リレー
