工業用冷却装置 PATHFINDER®

固定式パッシブ冷却付き

概要

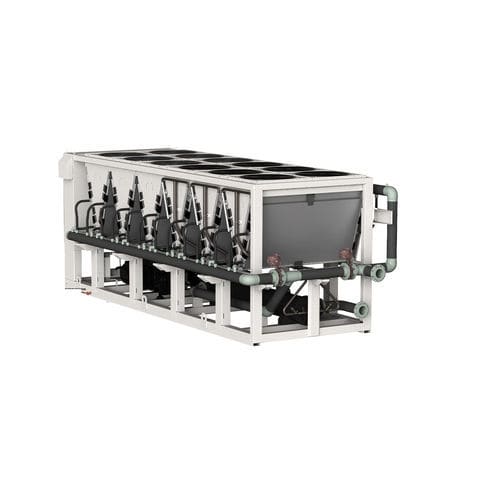

Pathfinder® AWV は、高効率の商業・産業用冷却アプリケーション向けに設計された空冷スクリュー圧縮機チラーです。100〜565トンの容量で提供され、Variable Volume Ratio (VVR®) コンプレッサー技術、統合VFD、完全可変速のECMファンを採用し、部分負荷時の高い効率と柔軟なシステム統合を実現します。

主な特長

• ユニットアーキテクチャと工場オプションの完全構成対応
• 運転条件に応じた最適化効率を実現するVariable Volume Ratio (VVR®) コンプレッサー設計
• コンプレッサー統合型可変周波数ドライブ（VFD）
• 完全可変速のECMファンモーター
• 監視・統合に適したMicroTech® コントロール（使いやすい操作）
• ミッションクリティカル用途向けのRapidRestore®およびFast Loadingモード
• 一般的なビルディングオートメーションシステム（BAS）との互換性
• 蒸発器を屋内に保持しビル側水ループからグリコールを除去するリモート蒸発器オプション
• トラブルのない立ち上げと信頼性の高い運転を確保する工場試験
• AHRI 認証

工場搭載ポンプ
パッケージ型およびフリークーリングモデル向けに、工場搭載のポンプパッケージをオプションで提供しています。これらのポンプはチラーにより電源供給および制御されるため、システムポンプを別途選定・調達・設置する必要がなく、現地での据付・試運転の迅速化に寄与します。

統合型クローズドループ水側エコノマイザ（フリークーリング）
統合型水側エコノマイザは、凝縮器の気流と直列に配置された流体対空気の熱交換器を用い、外気条件が許す場合に蒸気圧縮冷却を用いずに屋外へ熱を放散します。クローズドループ設計は、中間熱交換器を用いてユニット外部での汚染リスクを最小化することで、データセンター、病院、屋内農業、製造業向けにグリコール不要のソリューションを提供できます。

ポリプロピレン配管集管
Pathfinder® のポリプロピレン集管は、圧力損失と腐食リスクを低減し、UV耐性により寿命を延ばし、保守アクセスを容易にし、鋼製集管と比較して構造荷重を低減します。

性能

• 利用可能容量：100〜565トン
• 冷媒：R-513A または R-515B
• 電圧 / 周波数：60/50 Hz サービスに対応
• IPLV：22 EER超えの能力

受賞歴および認定
AHR Innovation Award、Frost & Sullivan Manufacturing Leadership Award などの業界賞を受賞し、Consulting-Specifying Engineer の製品賞にも取り上げられています。

仕様

• モデル：AWV
• 容量範囲：100–565トン
• IPLV：22 EER超えの能力
• コンプレッサー技術：Variable Volume Ratio (VVR®) と統合VFD
• ファン：完全可変速のECMファンモーター
• コントロール：MicroTech®
• オプション：工場搭載ポンプパッケージ、クローズドループ水側フリークーリング、リモート蒸発器オプション
• 冷媒オプション：R-513A または R-515B
• 電気：60/50 Hz サービス対応
• 認証：AHRI 認証
• サービス/試験：信頼性の高い起動を目的とした工場試験
• 特殊構造：ポリプロピレン集管対応
