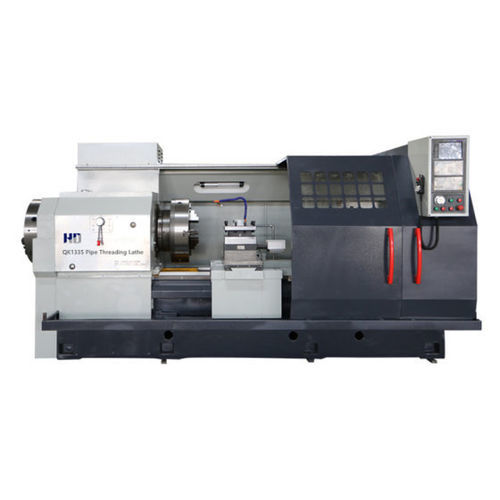

CNC旋盤 QK13 series横型スレッドチューブ用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 応用
- スレッドチューブ用
- 直径
630 mm, 670 mm, 800 mm, 1,000 mm
(24.8 in, 26.38 in, 31.5 in, 39.37 in)- パーツの長さ
1,500 mm
(59 in)- X軸
350 mm, 450 mm, 550 mm
(14 in, 18 in, 22 in)- Z軸
1,250 mm
(49 in)- 早送り速度X
1,400 mm/min, 4,000 mm/min
(1 in/s, 3 in/s)- 早送り速度Z
1,400 mm/min, 4,000 mm/min
(1 in/s, 3 in/s)- 公称出力
15 kW, 22 kW
(20.4 hp, 29.9 hp)- 全長
3,700 mm, 4,000 mm, 5,000 mm
(146 in, 157 in, 197 in)- 全幅
1,755 mm, 2,100 mm, 2,200 mm
(69 in, 83 in, 87 in)- 全高
1,800 mm, 2,100 mm
(71 in, 83 in)- 重量
最大: 14 t
(15 us ton)最少: 5 t
(6 us ton)
詳細
主軸内径が大きく、ダブルチャックのワーク把持が安定。
高品質・高強度の鋳鉄製ベッドは、剛性が高く、高精度です。
ガイドレールの表面はスーパーオーディオ焼入れ処理で、高硬度、長寿命。
テーパバー装置を装備し、テーパスレッドの切断が容易。
---
