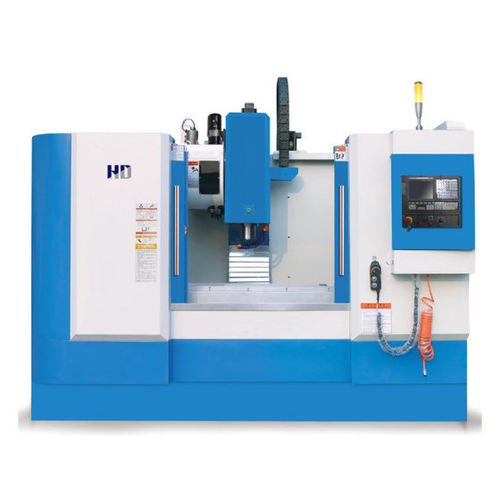

3軸マシニングセンタ VMC series縦型BT 40BT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40, BT 50
- ツールステーション数
- 24ツールステーション, 16ツール
- その他の特徴
- ダイレクトドライブ
- X軸移動距離
最大: 1,500 mm
(59 in)最少: 450 mm
(18 in)- Y軸移動距離
最少: 320 mm
(13 in)最大: 800 mm
(31 in)- Z軸移動距離
最少: 420 mm
(17 in)最大: 700 mm
(28 in)- 回転速度
6,000 rpm, 8,000 rpm
(37,699 rad.min-1, 50,265 rad.min-1)- 出力
最少: 3.7 kW
(5.03 hp)最大: 18.5 kW
(25.15 hp)- X軸の移動速度
15,000 mm/min, 18,000 mm/min, 24,000 mm/min, 32,000 mm/min, 36,000 mm/min
(10 in/s, 12 in/s, 16 in/s, 21 in/s, 24 in/s)- Y軸の移動速度
15,000 mm/min, 18,000 mm/min, 24,000 mm/min, 32,000 mm/min, 36,000 mm/min
(10 in/s, 12 in/s, 16 in/s, 21 in/s, 24 in/s)- Z軸の移動速度
15,000 mm/min, 18,000 mm/min, 24,000 mm/min
(10 in/s, 12 in/s, 16 in/s)- 最大テーブル積載量
最少: 200 kg
(441 lb)最大: 1,500 kg
(3,307 lb)- 位置決め精度
0.005 mm, 0.006 mm, 0.008 mm
(0 in, 0 in, 0 in)- 繰返し精度
0.003 mm, 0.005 mm, 0.006 mm
(0 in, 0 in, 0 in)- 総重量
最少: 530 kg
(1,168.45 lb)最大: 12,000 kg
(26,455.47 lb)- 全長
最大: 4,260 mm
(167.7 in)最少: 2,100 mm
(82.7 in)- 全幅
1,759 mm, 2,110 mm, 2,300 mm, 2,800 mm
(69.3 in, 83.1 in, 90.6 in, 110.2 in)- 全高
1,892 mm, 1,960 mm, 2,300 mm, 2,700 mm, 3,200 mm
(74.5 in, 77.2 in, 90.6 in, 106.3 in, 126 in)
詳細
ダイレクトドライブ設計の3軸モータとスクリューは、ベルトやギアドライブは、ノイズ、クリアランスや振動の問題を引き起こさない、加工精度と効率を向上させる。X/Y/Zはボールリニアレールを採用し、摩擦抵抗が小さく、高速シフト時間を短縮し、生産効率を向上させ、同時に良好な再現性を持っており、高精度な製品の処理を完了することができます。
ベーススライドは4レールサポート設計を採用し、サポートスパンが大きく、より滑らかなスライド。Caは、様々なディスク、プレート、CAM、金型や他の複雑な部品のクランプ、フライス加工、ボーリング、拡大、リーミング、リジッドタッピングや他の処理を実現するために、異なる部品の処理要件を満たすために、第四回転軸を装備することができる。
---
