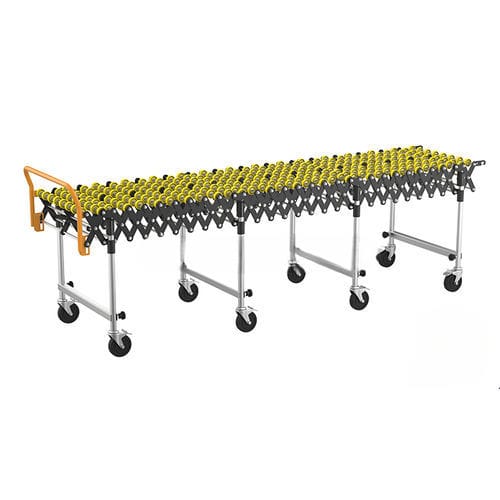

スケートホイールコンベヤー FWC series

カーブ状ハンドリング用伸縮自在

概要

• 調整可能な長さのための高い伸縮比
• 省スペースなテレスコピック設計
• 軽量構造でホイールの回転が滑らか
• 曲線レイアウトでの性能に優れる
• 小～中サイズの製品に適合

説明
スケート型ホイールを用いた非駆動式の伸縮コンベヤ。柔軟なハンドリングや、長さが可変または一時的な搬送ライン向けに設計されています。荷重や床接触要件に応じて2種類のホイールバリアントを用意。元の製品ページに掲載されている画像は典型的なレイアウトと構成部品を示しています（画像はここに含まれていません）。

仕様
Φ48.5 plastic skatewheel expandable conveyor

• 軽量物向け推奨；プラスチックホイールの底面材は摩耗しやすい可能性あり

Model | Unit | Length mm | Width mm | Height mm | Load/Unit kg (no shock load)
FWC-P | 2 | 870-2480 | 500 / 600 | 700~1000 / 550~700 | 70
FWC-P | 3 | 1190-3510 | 500 / 600 | 700~1000 / 550~700 | 70
FWC-P | 4 | 1510-4540 | 500 / 600 | 700~1000 / 550~700 | 70
FWC-P | 5 | 1830-5570 | 500 / 600 | 700~1000 / 550~700 | 70
FWC-P | 6 | 2150-6600 | 500 / 600 | 700~1000 / 550~700 | 70

Φ49 steel skate wheel expandable conveyor

• 中量物向け；耐久性向上のため底面材に鋼を使用

Model | Unit | Length mm | Width mm | Height mm | Load/Unit kg (no shock load)
FWC-C | 2 | 870-2480 | 500 / 600 | 700~1000 / 550~700 | 70
FWC-C | 3 | 1190-3510 | 500 / 600 | 700~1000 / 550~700 | 70
FWC-C | 4 | 1510-4540 | 500 / 600 | 700~1000 / 550~700 | 70
FWC-C | 5 | 1830-5570 | 500 / 600 | 700~1000 / 550~700 | 70
FWC-C | 6 | 2150-6600 | 500 / 600 | 700~1000 / 550~700 | 70

スケートホイール
荷重や床接触要件に応じて、プラスチック Φ48.5 とスチール Φ49 のバリアントを用意しています。

技術仕様

• 製品種別：非駆動式スケートホイール伸縮コンベヤ
• 主な特徴：高い伸縮比；省スペース；軽量；回転が滑らか；曲線に適する；小～中サイズの製品向け
• ホイールタイプ：Φ48.5 plastic skatewheel および Φ49 steel skate wheel
• プラスチック変種：軽量物に推奨；底面材が摩耗しやすい可能性あり
• スチール変種：中量物に適合；耐久性のため底面材が硬い
• モデル系列：FWC-P（プラスチック）、FWC-C（スチール）
• ユニット構成：2、3、4、5、6
• ユニット数別長さ範囲（mm）：2: 870-2480; 3: 1190-3510; 4: 1510-4540; 5: 1830-5570; 6: 2150-6600
• 幅オプション（mm）：500、600
• 高さオプション（mm）：700~1000 および 550~700
• ユニット当たりの許容荷重：70 kg（衝撃荷重を除く）
