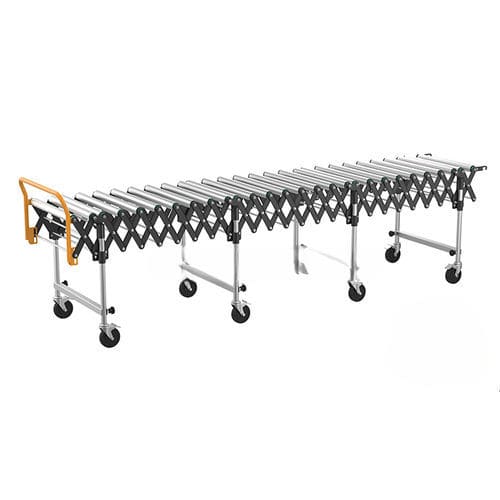

ローラーコンベヤー FWA series

ハンドリング用運搬管理用伸縮自在

概要
ローラーユニットあたりの高い耐荷重。滑らかで静かな駆動。中〜大型の搬送物の取扱いに適しています。伸縮可能な長さで柔軟な搬送と省スペース保管が可能です。

製品説明

• 中〜大型物品の搬送用、無動力伸縮ローラーコンベヤ。
• Φ38（FWA-38）およびΦ50（FWAH-50）のチューブ径、ローラーユニットは2〜6ユニットで提供。
• ポリマー製ベアリングハウジングとエンドキャップの設計により、静音性と安定した支持を確保。

仕様
Φ38 単列ローラー伸縮コンベヤ
Model | Unit | Length mm
FWA-38 | 2 | 980-2480
FWA-38 | 3 | 1350-3510
FWA-38 | 4 | 1720-4540
FWA-38 | 5 | 2090-5570
FWA-38 | 6 | 2460-6600
幅 mm: 500, 600（オプション）
高さ mm: 700~1000, 550~700（オプション）
荷重/ユニット kg（衝撃なし）: 80

Φ50 単列ローラー伸縮コンベヤ
Model | Unit | Length mm
FWAH-50 | 2 | 1120-2700
FWAH-50 | 3 | 1540-3800
FWAH-50 | 4 | 1960-4900
FWAH-50 | 5 | 2380-6000
FWAH-50 | 6 | 2800-7100
幅 mm: 600, 750, 900（オプション）
高さ mm: 700~1000, 550~700（オプション）
荷重/ユニット kg（衝撃なし）: 100

ローラーの詳細

• チューブ径 (D) | t | シャフト径 (d) | チューブ材質の選択肢。
• Φ38: t = 1.2 mm; シャフト Φ12 mm; 亜鉛メッキ鋼 標準、ステンレス鋼 オプション。
• Φ50: t = 1.5 mm; シャフト Φ12 mm; 亜鉛メッキ鋼 標準、ステンレス鋼 オプション。

特長

• ポリマー製ベアリングハウジングとエンドキャップ設計。
• 生産ラインや梱包ラインに適した滑らかで静かな動作。

技術仕様

• 製品種別: 無動力伸縮ローラーコンベヤ。
• 対応ローラー: Φ38 および Φ50 のチューブ径。
• チューブ厚さ: Φ38 t=1.2 mm; Φ50 t=1.5 mm。
• シャフト径: Φ12 mm。
• 提供シリーズ: FWA-38、FWAH-50（2〜6ローラーユニット）。
• 長さの範囲はユニット数により変動（上記仕様参照）。
• 幅オプション: 500 / 600 mm（Φ38）；600 / 750 / 900 mm（Φ50）。
• 高さ調整範囲: 700–1000 mm および 550–700 mm（オプション）。
• ユニットあたりの荷重（衝撃なし）: Φ38 ≈ 80 kg; Φ50 ≈ 100 kg。
