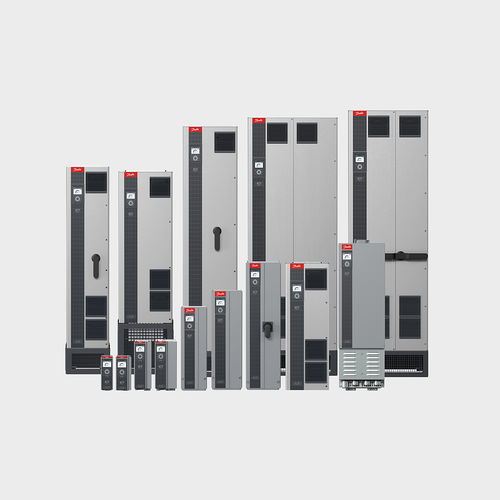

PWM周波数インバータ iC7-Aqua

三相ベクトル制御Modbus

概要
iC7-Aquaは、水および下水用途に特化して設計された次世代の周波数変換器（VFD）で、ポンプ制御の最適化、システム性能の向上、機械的負荷の低減、そして大幅な省エネルギーを実現します。上下水道分配、下水処理、海水淡水化、工業用水処理に対応します。標準タイプと、電力網が敏感な環境向けのULH（Ultra Low-Harmonic）タイプをラインナップしています。

主な利点

• 大幅な省エネ：ポンプ速度を実際の需要に合わせて調整することで消費電力を低減（例：速度を約20%下げると大きな省エネにつながる場合があります）。
• 機械的摩耗の低減：ソフトスタート/ストップによりウォーターハンマーや配管・バルブ・ポンプへの応力を軽減。
• プロセス制御の改善：圧力、流量、貯水位を高精度で維持。
• 組込みのポンプ保護：空運転検出、終了曲線検出、配管充填/逆止弁ランプなどの機能でポンプと配管を保護。
• ULHバリアント：厳しい高調波制限がある設備向けの超低高調波ドライブ（機器保護や力率補正の不要化に寄与）。
• シームレスな統合：組込みのフィールドバスオプションと現代的な接続性で自動化システムへの統合が容易。

ポンプにおけるVFDの動作原理

• VFDはポンプの速度を制御し、固定の全速運転ではなく流量/圧力の要求に合わせて稼働します。
• 速度を調整することで、エネルギー消費を削減し、機械的負荷を低下させ、運用制御を改善します。

供給電圧と出力範囲
標準ドライブ：3 x 380-480 V AC … 0.37-710 kW (0.5-1000 hp)
ULHドライブ：380-480 V AC … 22-160 kW (30-250 hp)

バリアントと用途

• 標準 iC7-Aqua：保護、エネルギー最適化、システム制御のためのフル機能を備えた一般的なポンプ用途。
• iC7-Aqua ULH（Ultra Low-Harmonic）：電力網が敏感な用途や高調波制限の厳しい用途向け。クリーンな電源波形を提供し、低いTHDiを維持。

ハイライト — 制御、保安性、操作性

• 専用のポンプ・アプリケーション保護：空運転検出、終了曲線検出、配管充填モード、逆止弁ランプでウォーターハンマーを排除。
• コンディションモニタリング：モータ界磁巻線、振動、負荷エンベロープの統合監視により早期警告を提供し稼働停止を低減。
• エネルギー・コスト削減：流量補償、スリープモード、マルチポンプコントローラ、Automatic Energy Optimization（AEO）、Automatic Motor Adaptation（AMA）により部分負荷効率を改善。
• 直感的な立ち上げと操作：大型表示のグラフィカルコントロールパネル、セットアップアシスタント、MyDrive® Suiteツール（監視、パラメータ設定、トラブルシューティング）。
• 統合性とセキュリティ：組込みフィールドバスオプション（EtherNet/IP、PROFINET、Modbus TCP、EtherCAT、Modbus RTU）、ハードウェアレベルのサイバーセキュリティ、および統合型機能安全（STO）を備え高い安全レベルを満たします。

ULH（Ultra Low-Harmonic）固有の利点

• 全高調波電流歪み（THDi）を通常フルロードで < 3% に維持（部分負荷時も低い値）、電力網への干渉を低減。
• 力率1.0の達成が可能で、外部の力率補正が不要になる可能性があります。
• 設置を簡素化し、システム部品（変圧器、配電盤など）の過大設計を抑えるコンパクトで完全統合された一体型設計。

ドキュメント & ツール（抜粋）
構成、設置、監視、統合のための包括的な製品ドキュメント、データシート、設計ガイドおよびソフトウェアツールを提供しています。

技術仕様 / 特性

• Product family: iC7-Aqua (standard and ULH variants)
• Supply voltage (standard): 3 x 380–480 V AC
• Power range (standard): 0.37–710 kW (0.5–1000 hp)
• Power range (ULH): 22–160 kW (30–250 hp)
• ULH THDi: typically < 3% at full load
• Power factor: up to 1.0 (ULH)
• Protection functions: dry-run detection, end-of-curve detection, pipe-fill mode, check valve ramp
• Condition monitoring: motor stator winding, vibration and load envelope monitoring
• Energy features: flow compensation, sleep mode, multi-pump controller, AEO, AMA
• Safety & security: integrated hardware-based cybersecurity, crypto chip, integrated functional safety (STO)
• Connectivity: embedded fieldbus options including EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU
• User interface: graphical control panel with large display and setup assistants
• Design: compact fully integrated units (3-wire in / 3-wire out for many variants)
