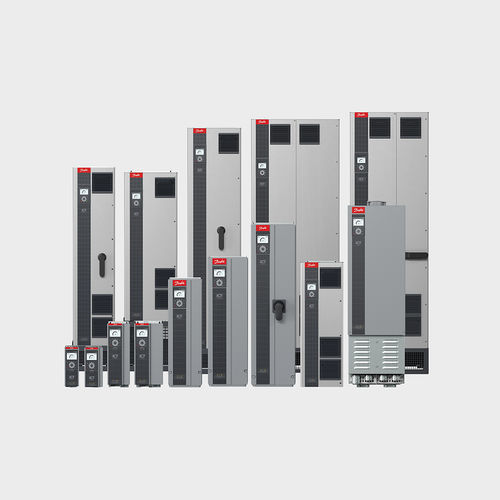

誘導可変速ドライブ iC7-HVACR

永久磁石床置き壁取付け

概要
システムの要件が何であれ、iC7-HVACRは対応可能です。iC7-HVACRはHVAC用途向けの次世代可変周波数ドライブ（VFD）で、商業用HVACRシステムにおいて信頼性の高い動作と省エネルギー制御を実現するよう設計されています。モジュラー制御プラットフォームにより機能拡張が容易で、既存設備のアップグレードが簡素化されます。

ULHバリアント
iC7-HVACRのULHバリアントはウルトラ低調波のHVACドライブであり、調波低減の新たな基準を確立し、電力品質の改善と機器寿命の延長を実現します。

供給電圧と出力範囲
標準ドライブ：3 x 380-480 V AC — 1.1 – 710 kW
ウルトラ低調波（ULH）ドライブ：3 x 380-480 V AC — 22 – 160 kW

主な特長

• 非常にコンパクトな設計によりスペースを節約し、省エネHVACシステムの冷却要件を低減
• オンボードの暗号チップを用いたハードウェアベースのサイバーセキュリティにより、データ転送の暗号化と不正アクセスからの保護を実現
• 追加センサー、アナリティクス、接続性を備えたHVACR専用のインテリジェンス
• 内蔵EMCフィルタによるEMC準拠（カテゴリ C1、C2、C3）
• ULHバリアントは非常に低いTHDi（< 3–5 %）で調波を低減し、機器の過熱や不具合を防止
• デュアルEthernetまたはRS-485ポートを内蔵；BACnet/IP、Modbus TCP、EtherNet/IP、PROFINET RT、EtherCAT、BACnet MSTP、Modbus RTUをサポート
• Safe Torque-Off（STO）を標準でSIL3 / Performance Level e (PLe)までサポート
• 制御精度向上のための多数の統合センサーとキャリブレーション機能
• 予知保全と稼働率最大化のための統合状態基準監視（CBM）
• バックチャネル冷却による効率的な熱管理で、電気室の熱損失の最大90%を除去
• 誘導（IM）および永久磁石（PM）モータに対応
• ドライブや電力変換器の環境をシミュレートする仮想モデルをサポートし、開発を加速してリスクを低減

用途と設置
壁面取り付け、キャビネット取り付け、据え置き設置に最適化。商業施設の省エネHVACシステムの中核部品であり、電力品質やハーモニック制限が厳しい設備に適しています。

文書とリソース
iC7-HVACRファミリ向けのデータシート、選定ガイド、ULH資料、設計ガイドなどの技術文書を提供。製品バリエーションの設定と発注に利用できるソフトウェアツールおよびコンフィギュレータも利用可能です。

技術仕様

• 製品ファミリ：iC7-HVACR（ULHウルトラ低調波バリアントを含む）
• 供給電圧：3 x 380–480 V AC
• 出力範囲（標準）：1.1 – 710 kW
• 出力範囲（ULH）：22 – 160 kW
• 調波低減（ULH）：THDi 通常 < 3–5 %
• EMC：カテゴリ C1、C2、C3 用の内蔵フィルタ
• 安全：Safe Torque-Off（STO）最大 SIL3 / PLe
• 接続性：デュアルEthernet または RS-485 を内蔵；BACnet/IP、Modbus TCP、EtherNet/IP、PROFINET RT、EtherCAT、BACnet MSTP、Modbus RTU をサポート
• 冷却：バックチャネル冷却により電気室の熱損失の最大90%を除去
• セキュリティ：暗号チップを用いたハードウェアベースのサイバーセキュリティによるデータ転送の暗号化
• センサー：複数の統合センサーおよび制御精度向上のためのキャリブレーション
• 監視：統合状態基準監視（CBM）
• 設置タイプ：壁面取り付け、キャビネット取り付け、据え置き
• 産業用IoT：業界標準インターフェースによる接続および安全な運用に対応
