変圧器電流変換器 DT1622 Ix

DINレールAC4-20 mA

特長

• 3種類のバージョン、6つの測定レンジ：0–1 AAC / 0–5 AAC（切替可能）、0–10 AAC / 0–20 AAC（切替可能）、0–40 AAC / 0–60 AAC（切替可能）
• 実効値（TRMS）変換
• 測定カテゴリ：CAT III
• 受動型 4–20 mA 出力（2線式、ループ給電）
• 精度：0.5%（出力）、出力誤差 ≤ 0.2%
• 電源：12–33 VDC、ループ給電
• 幅17.5 mm、TS‑35レール取付け筐体
• EN 60688 準拠、EN 61010‑1 による分離
• 前面グリーンLED：点灯＝正常、点滅＝異常

製品説明
DT1622 交流電流トランスミッタは、測定された交流電流の実効値（TRMS）を比例する 4–20 mA 信号に変換し、リモート処理に供します。4–20 mA ループ（12–33 VDC）で駆動される受動2線式デバイスです。

ハードウェアは3種類で6つの測定レンジをカバーし、各バージョン内では前面の Hi–Lo スイッチでレンジを選択します。5/1 AAC 入力バージョンは外部 CT（x/5 または x/1）で拡張可能です。入力は広帯域測定トランスで被測定回路から電気的に分離され、CAT III 要件に適合します。

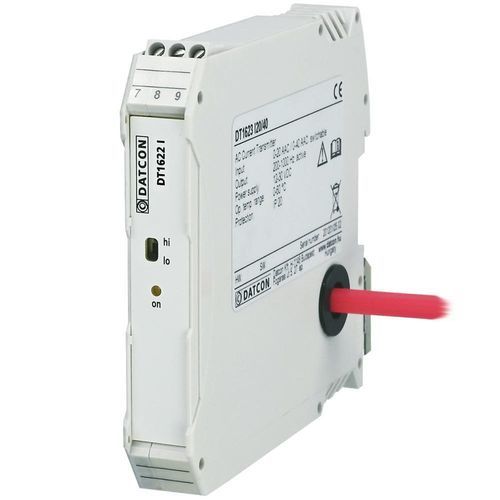

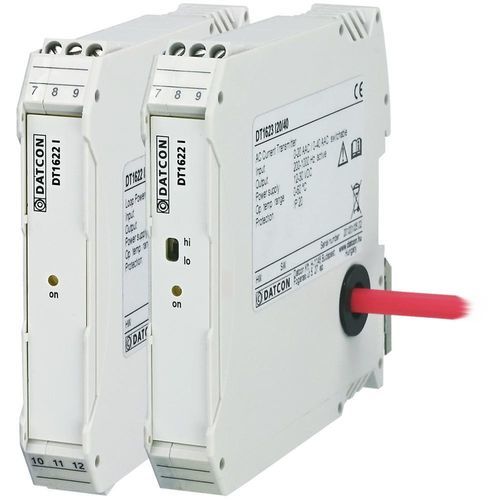

定常過電流は定格の最大 2倍、短時間（1 s）は最大 20倍まで許容します。I5/I1 レンジでは導体をねじ端子に接続し、より高いレンジでは筐体側面のスルーホールを通します。前面の緑色LEDが動作状態を示します。

幅17.5 mm のコンパクトな TS‑35 レール取付モジュールとして設計されており、計装盤や産業用オートメーションパネルに適します。EN 60688 準拠により制御システムへの組み込みが容易です。

技術仕様

• 安全データ：入力と出力の分離は EN 61010‑1 に準拠；汚染度：2；測定カテゴリ：CAT III
• 入力特性：
  • 入力電流：型式表記参照（0–1/0–5、0–10/0–20、0–40/0–60 AAC）
  • 変換特性：真の実効値（TRMS）
  • 連続過電流：2 × In
  • 短時間（1 s）過電流：20 × In
  • 入力消費：≤ 0.25 VA
  • 周波数範囲：40–400 Hz
• 出力特性：
  • 出力：4–20 mA、受動（2線式）
  • 端子抵抗：≤ 500 Ω
  • 過電圧保護：35 V 制限
  • 過電流保護：24 mA 制限
  • 立ち上がり時間：500 ms（10–90%）
  • 出力信号誤差：≤ 0.2%
  • 温度依存：25 ppm/°C（0–60 °C）
  • 周波数依存：≤ 0.3%（40–400 Hz）
• 電源：12–33 VDC（ループ給電）
• 環境条件：
  • 動作温度：0–60 °C（特注で ‑20–60 °C）
  • 相対湿度：≤ 90% 非結露
  • 設置場所：計装盤
  • 取付：水平レールに垂直取付
• EMC：EN 61326‑1 — 放射：グループ1 クラスB；耐ノイズ性：産業環境
• 一般データ：
  • 設計：TS‑35 レール取付筐体、材質：ポリアミド PA6.6
  • 電気接続（出力）：ねじ端子
  • 電気接続（入力）：ねじ端子（≤5 AAC）；スルーホール（>5 AAC）
  • 導体断面：0.25–2.5 mm²；スルー使用時：10 mm²（≤ 40 AAC）、16 mm²（> 40 AAC）
  • 寸法（W×H×D）：17.5 × 104 × 115 mm
  • 質量：約 0.100–0.125 kg
  • 保護等級：IP20
• 追加の技術データは取扱説明書参照；仕様は予告なく変更される場合があります。
