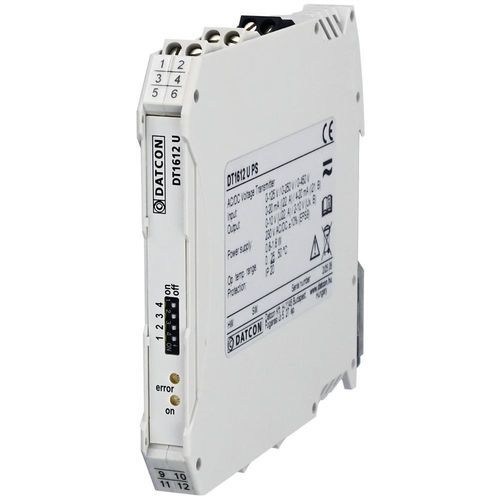

DINレール電圧変換器 DT1612 U

製品の特長

• 切替可能な測定レンジ 3種：0–125 VAC / 0–250 VAC / 0–450 VAC
• 真の実効値（TRMS）変換
• 測定カテゴリ：CAT III
• 精度：0.2 %
• 出力オプション（前面スイッチ）：0–20 mA / 4–20 mA / 0–10 V / 2–10 V
• 電源バージョン：24 VDC または 230 V AC/DC
• 幅12.5 mm、TS‑35レール取付け端子ハウジング
• EN 60688 準拠

製品説明
DT1612 U (PS) は、入力交流信号の真の実効値（TRMS）に比例したアナログ出力を生成するトランスミッタです。入力レンジおよび出力タイプは前面のスイッチで選択します。入力は CAT III 要件を満たし、公称レンジの20%の恒久的オーバーライドに対応できます。

• 選択可能な入力レンジ：0–125 VAC、0–250 VAC、0–450 VAC
• 利用可能な出力（同時に1系統のみ使用）：0(4)–20 mA または 0(2)–10 V

精度は40–400 Hzの周波数範囲で0.2%です。立ち上がり時間（最大）は120 msです。電源は以下の2タイプ：

• DT1612 U：24 VDC ±10%
• DT1612 U PS：230 V AC/DC ±10%

入力・出力・電源はEN 61010‑1に準拠して電気的にガルバニック絶縁されています。前面インジケータは動作状態とエラーを表示します。幅12.5 mmの端子ハウジングでTS‑35レール取付け用。EN 60688 に準拠しています。

仕様

• 安全性：入力・出力・電源間のガルバニック絶縁（EN 61010‑1 準拠）
• 汚染度：2
• 測定カテゴリ：CAT III
• 入力電圧レンジ：0–125 VAC、0–250 VAC、0–450 VAC
• 連続過電圧耐量：2 × U、500 V（最大）
• 入力消費：0.2 VA（最大）
• 周波数範囲：40–400 Hz
• 出力電圧範囲：0/2–10 V（最大 14 V）
• 電圧出力負荷抵抗：≥ 500 Ω
• 出力電流：0/4–20 mA（最大 24 mA）
• 終端抵抗：≤ 500 Ω
• 過電圧保護：18 V（リミッタ）
• 過電流保護：40 mA（リミッタ）
• 立ち上がり時間：120 ms（最大）
• 出力信号誤差：0.2%（最大）
• 温度依存性：25 ppm/°C（typ）
• 周波数依存性：0.2%（最大、40–400 Hz）
• 電源電圧依存性：無視できるレベル
• 負荷依存性：無視できるレベル
• 変換特性：TRMS
• 電源電圧：24 VDC ±10%（DT1612 U）；230 V AC/DC ±10%（DT1612 U PS）
• 消費電力：1.2 W（DT1612 U）；1.5 VA（DT1612 U PS）
• 動作温度：0–50 °C（オプションで −20〜+60 °C 可能）
• 相対湿度：最大 90%、結露なし
• 設置場所：盤内
• 推奨取付：水平レールに垂直取付
• EMC：EN 61326‑1（放射エミッション グループ1 クラスB；産業環境向け耐ノイズ性）
• 筐体：TS‑35 レール取付端子ハウジング、ポリアミド PA6.6
• 電気接続：ネジ端子
• 接続導体断面積：0.25–2.5 mm²
• 寸法（W×H×D）：12.5 × 104 × 114 mm
• 質量：0.105 kg
• 保護等級：IP20
