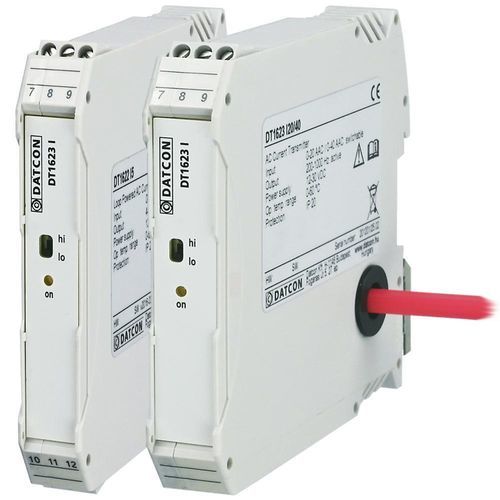

変圧器電流変換器 DT1623 Ix

DINレールACスルーホール型

特長

• 3種類のバージョン、6つの選択可能測定レンジ（フロントパネルのHi‑Loスイッチで選択）で最大60 AACまで対応
• 真の実効値（TRMS）変換による正確な交流測定
• 測定したTRMSに比例した周波数（方形波）出力：400–2000 Hz
• 出力精度0.5%、周波数依存性 ≤ 0.3%
• 測定カテゴリCAT III、EN 61010-1に準拠した絶縁
• 24 VDC電源、低入力消費（最大0.25 VA）
• コンパクト：幅17.5 mm、TS-35レール取付、保護等級IP20

製品概要
DT1623 Ix交流電流トランスミッタは、入力電流の真の実効値（TRMS）に比例した400〜2000 Hzの周波数（方形波）出力を生成します。周波数出力により、PLCや信号処理機器でアナログ入力をカウンタ入力に置き換えられ、システム統合が容易になりコスト削減に寄与します。

本機は3種類のバージョンで提供され、6つの測定レンジをカバーします（フロントのHi‑Loスイッチで選択）。入力は広帯域の測定トランスで測定回路から分離され、CAT IIIの要件を満たします。入力は定常で定格の2倍、短時間（1 s）で定格の20倍まで許容されます。

低レンジでは端子台による配線が可能で、高レンジでは導体を筐体の開口部に通す方式です。フロントの緑色LEDは動作状態を表示します（常灯＝正常、点滅＝エラー）。本器は17.5 mm幅の端子台タイプでレール取付け可能、EN 60688に準拠しています。

技術仕様（表）
安全データ：入力端子と出力端子は電気的に分離されています。分離はEN 61010-1に準拠しています。
汚染度：2
測定カテゴリ：CAT III

入力パラメータ：
入力信号：交流電流
測定レンジ：型式表記を参照（選択可能）
変換方式：真の実効値（TRMS）
連続過電流：2 × I_nominal
短時間過電流（1 s）：20 × I_nominal
入力消費：0.25 VA（最大）
入力周波数範囲：40–400 Hz

出力パラメータ：
出力信号：周波数（方形波）
出力範囲：400–2000 Hz
立ち上がり時間：500 ms（10–90%）
出力信号誤差：< 0.5%
出力レベル：Lo < 0.2 V；Hi > 21 V（Rt：2–20 kΩ）
温度係数：< 25 ppm/°C（0–60 °C）
周波数依存性：<= 0.3%（40–400 Hz）
電源電圧依存性：ほぼゼロ

電源：
電源電圧：24 VDC ±10%

環境条件：
動作温度範囲：0–60 °C（オプションで−20–60 °C）
相対湿度：90%（最大、結露しないこと）
設置場所：キャビネット内
推奨取付姿勢：垂直（水平レール上）

EMC：EN 61326-1。放射雑音：Group 1, Class B。イミュニティ：産業環境向け。

一般データ：
筐体：TS-35レール取付、材料ポリアミド PA6.6
出力接続：ねじ端子
入力接続：ねじ端子（≤ 10 AAC）/ 直通接続（> 10 AAC）
直通接続容量：10 mm2（≤ 40 AAC）、16 mm2（> 40 AAC）
寸法：17.5 × 104 × 115 mm（W × H × D）
重量：0.100–0.125 kg
保護等級：IP20

技術データ / 仕様

• 型番：DT1623 Ix
• 入力：交流電流、TRMS変換
• 測定レンジ：3バージョンで6レンジ選択可
• 出力：周波数（方形波）400–2000 Hz
• 精度 / 出力誤差：< 0.5%
• 電源：24 VDC ±10%
• 連続過電流耐量：2 × 定格
• 短時間過電流（1 s）：20 × 定格
• 入力消費：0.25 VA（最大）
• 動作温度：0–60 °C（オプションで−20–60 °C）
• 寸法：17.5 × 104 × 115 mm
• 保護等級：IP20
