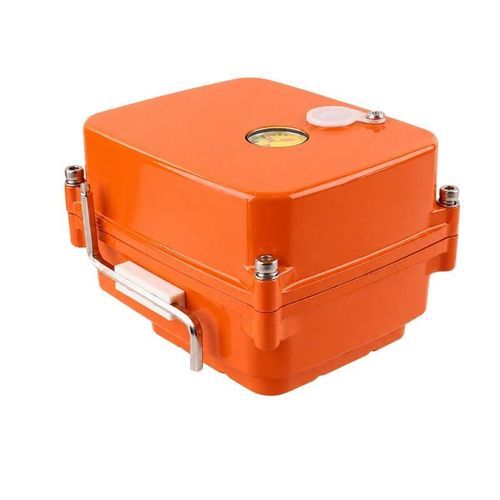

電動バルブアクチュエータ BBVA-ON

電気機械式電動式回転式

製品概要
BBVA-ONは0–90°回転弁向けの電動オン/オフアクチュエータで、ボール弁、バタフライ弁、ダイヤフラム弁などの開閉自動化に適しています。出力トルクは10〜200 N·mのレンジを揃え、精密小型弁から高トルクが必要な産業用途まで対応します。筐体、出力軸寸法、制御インターフェースは設置条件やプロセス要件に合わせて選択可能です。

主な特長

• 出力トルク：10〜200 N·m
• 標準回転：0〜90°（オン/オフ動作）
• アクティブ／パッシブのオン/オフ信号対応
• 電源：DC24 VまたはAC220 V
• DCブラシレスモーター＋金属ギア伝達
• 開閉位置信号およびポジションフィードバックのオプション
• スタールおよび過負荷保護
• 保護等級 IP65
• 停電復帰、RS485、無線、4G制御のオプション
• 一部クラスでマルチターン／高速動作バリエーションあり

典型的な用途

• 2方/3方/4方の電動ボールバルブ
• 電動バタフライ弁、ダイヤフラム弁
• ステンレス、黄銅、UPVC製バルブ
• 産業配管の自動開閉
• 水、ガス、その他流体のオン/オフ制御
• 機器搭載バルブや自動化システム

一般仕様
制御方式 — アクティブまたはパッシブのオン/オフ制御
出力トルク — 10〜200 N·m
回転角 — 0〜90°
電源 — DC24 VまたはAC220 V
動作時間 — トルク構成により6〜20 s
出力軸 — 9×9、11×11、14×14、17×17 mm
待機電力 — ≤5 W
動作温度 — −25〜55°C（極限 −45〜75°C）
保護等級 — IP65
筐体材質 — プラスチックまたはアルミ合金
色 — オレンジ赤


トルクと筐体オプション

• 10 N·m — 動作時間 6 s；出力軸 9×9 mm；筐体：プラスチック；重量 0.2 kg；寸法 69×61×58 mm
• 15–18 N·m — 8 s；出力軸 9×9 mm；筐体：アルミ合金；重量 0.38 kg；寸法 69×61×58 mm
• 30–45 N·m — 10 s；出力軸 11×11 mm；筐体：アルミ合金；重量 0.87 kg；寸法 78×57×80 mm
• 50–75 N·m — 15 s；出力軸 14×14 mm；筐体：アルミ合金；重量 1.0 kg；寸法 110×90×82 mm
• 100 N·m — 10 s；出力軸 17×17 mm；筐体：アルミ合金；重量 3.6 kg；寸法 143×110×140 mm
• 200 N·m — 20 s；出力軸 17×17 mm；筐体：アルミ合金；重量 3.6 kg；寸法 143×110×140 mm

電力データ

• 10–45 N·m — DC24 V 定格負荷 ≤10 W；AC220 V 定格負荷 ≤15 W；DC24 V ストール ≤25 W；AC220 V ストール ≤30 W
• 50–75 N·m — DC24 V 定格負荷 ≤15 W；AC220 V 定格負荷 ≤20 W；DC24 V ストール ≤30 W；AC220 V ストール ≤35 W
• 100–200 N·m — DC24 V 定格負荷 ≤35 W；AC220 V 定格負荷 ≤40 W；DC24 V ストール ≤60 W；AC220 V ストール ≤70 W

オプション機能

• 開/閉位置信号 — 全トルク範囲で利用可能
• 停電復帰 — 一部トルク構成で利用可能
• RS485 — 100–200 N·mで利用可能
• 無線リモコン — 100–200 N·mで利用可能
• 4G無線制御 — 100–200 N·mで利用可能
• マルチターン — 30–45 N·mで最大5回転；50–75 N·mで最大10回転；100–200 N·mで最大7または68回転
• 高速動作 — トルククラスに応じて利用可能

高速動作構成

• 10 N·mクラス — 3 s / 5 N·m
• 30–45 N·mクラス — 5 s / 10 N·m；15 s / 30 N·m
• 50–75 N·mクラス — 2.5 s / 10 N·m；5 s / 20 N·m；10 s / 30 N·m
• 100–200 N·mクラス — 2.5 s / 30 N·m

選定ガイド
バルブの最大作動トルクより安全余裕のあるアクチュエータを選定してください。必要な回転角、動作時間、出力軸サイズ、設置スペース、電源、制御信号を確認してください。必要に応じて位置フィードバック、停電復帰、通信、無線制御、マルチターンや高速動作オプションを選択してください。

仕様 / 技術仕様

• Model/Series：BBVA-ON
• 制御方式：アクティブまたはパッシブのオン/オフ制御
• 出力トルク：10〜200 N·m
• 回転角：0〜90°
• 電源：DC24 VまたはAC220 V
• モーター：DCブラシレスモーター＋金属ギア伝達
• 動作時間：トルクにより6〜20 s；選択クラスでは2.5〜3 sまでの高速化可能
• 出力軸サイズ：9×9、11×11、14×14、17×17 mm
• 待機電力：≤5 W
• 動作温度：−25〜55°C（極限 −45〜75°C）
• 保護等級：IP65
• 筐体：プラスチックまたはアルミ合金
• 重量・寸法：トルク/筐体オプション参照（0.2〜3.6 kg）
• オプション：開/閉信号、停電復帰、RS485、無線、4G、マルチターン、高速動作
