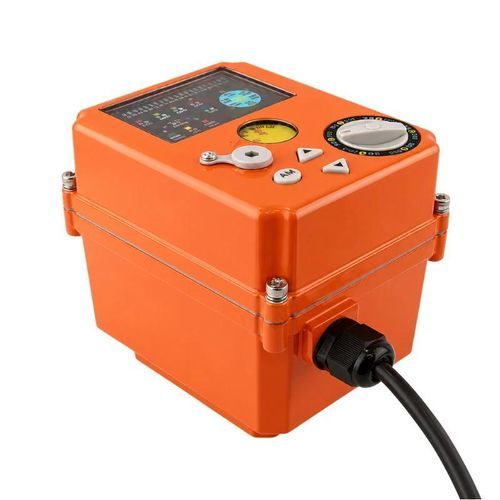

電動バルブアクチュエータ BBVA-MOD

電動式回転式マルチ ターン式

製品概要
BBVA-MODは、ボール弁、バタフライ弁、ダイヤフラム弁およびその他の回転弁の連続位置制御向けに設計されています。4–20 mAまたは0–10 Vの制御信号を受け取り、設定値に応じて弁を位置決めし、対応する弁位置フィードバック信号を出力します。ガスおよび液体の流量自動調整に適しています。出力トルク範囲は10～200 N·mで、OLED、LED、またはLCD表示の構成が選択可能です。パネルは弁位置、設定値、動作状態、故障情報を表示し、手動操作、弁位置校正、制御パラメータ設定を備えます。

主な特徴

• 出力トルク範囲：10～200 N·m
• 比例制御：4–20 mAまたは0–10 V
• 位置フィードバック：4–20 mAまたは0–10 V
• 連続0–90°位置制御
• 基本誤差 ±0.5%、ヒステリシス <0.3%
• 位置決め精度：0.2%～3.6%で調整可能
• 表示オプション：OLED、LED、またはカラーLCD
• 手動操作、位置校正、状態表示
• オプション：RS485、開/閉位置信号
• 一部構成で無線、4G、停電復帰、マルチターン対応

典型的な用途

• モータ駆動のモジュレーション式ボール弁
• モータ駆動のモジュレーション式バタフライ弁
• モータ駆動のモジュレーション式ダイヤフラム弁
• ガス・液体流量の調整
• 弁位置の遠隔制御
• 産業プロセス制御および機器の自動化
• ステンレス鋼、真ちゅう、UPVC製弁

一般仕様
項目 — 仕様
制御方式 — モジュレーション制御
入力信号 — 4–20 mAまたは0–10 V
出力フィードバック — 4–20 mAまたは0–10 V
出力トルク — 10–200 N·m
回転角 — 0–90°
電源 — DC 24 VまたはAC 220 V
動作時間 — トルク構成により8～20 s
基本誤差 — ±0.5%
ヒステリシス — <0.3%
位置決め精度 — 0.2%～3.6%で調整可能
待機電力 — ≤5 W
使用温度 — −25～55°C
極端温度範囲 — −45～75°C
保護等級 — IP65（内部表示構成の一部はIP55）
筐体材料 — プラスチックまたはアルミ合金

トルク・筐体オプション
トルク構成 — 動作時間 — 出力軸 — 表示 — 重量 — 寸法
10 N·m — 8 s — 9×9 mm — OLED — 0.2 kg — 69×61×58 mm
15–18 N·m — 8 s — 9×9 mm — OLED — 0.38 kg — 69×61×58 mm
30–45 N·m — 10 s — 11×11 mm — OLED — 0.87 kg — 78×57×80 mm
50–75 N·m — 15 s — 14×14 mm — 内蔵OLEDまたはカラーLCD — 1.0 kg — 110×90×82 mm
100 N·m — 10 s — 17×17 mm — LEDまたはカラーLCD — 3.6 kg — 143×110×140 mm
200 N·m — 20 s — 17×17 mm — LEDまたはカラーLCD — 3.6 kg — 143×110×140 mm

電源データ
トルク範囲 — DC 24 V 定格負荷電力 — AC 220 V 定格負荷電力 — DC 24 V ストール電力 — AC 220 V ストール電力
10–45 N·m — ≤10 W — ≤15 W — ≤25 W — ≤30 W
50–75 N·m — ≤15 W — ≤20 W — ≤30 W — ≤35 W
100–200 N·m — ≤35 W — ≤40 W — ≤60 W — ≤70 W

制御・通信オプション
構成項目 — 利用可能なオプション
入力信号 — 4–20 mAまたは0–10 V
出力フィードバック — 4–20 mAまたは0–10 V
開閉位置信号 — 全トルク範囲で利用可能
RS485 — 全トルク範囲で利用可能
無線リモコン — 一部の30–200 N·m構成で利用可能
4G無線制御 — 一部の30–200 N·m構成で利用可能
停電復帰 — 一部の50–200 N·m構成で利用可能
マルチターン動作 — 30–45 N·mで最大5回転；50–75 N·mで最大10回転；100–200 N·mで最大7回転または68回転

表示オプション
トルク範囲 — 表示タイプ
10–45 N·m — OLED表示
50–75 N·m — 内蔵OLEDまたはカラーLCD
100–200 N·m — LEDまたはカラーLCD
表示は実際の弁位置、位置セットポイント、動作状態、故障情報を示すことができます。利用可能な表示タイプは選択されたトルクおよび制御構成に依存します。

選定ガイド
選定時は、弁の最大調整トルク、制御信号、フィードバック信号、位置決め精度、動作時間、出力軸および設置スペースを考慮してください。RS485、無線制御、停電復帰、マルチターン動作および表示オプションをアクチュエータ構成の一部として選択してください。

仕様 / 技術仕様

• Model: BBVA-MOD
• Control mode: Modulating control
• Input signal: 4–20 mA or 0–10 V
• Output feedback: 4–20 mA or 0–10 V
• Output torque: 10–200 N·m (configurable)
• Rotation angle: 0–90°
• Power supply: DC 24 V or AC 220 V
• Operating time: 8–20 s (depending on torque)
• Basic error: ±0.5%
• Hysteresis: <0.3%
• Positioning accuracy: Adjustable 0.2%–3.6%
• Standby power: ≤5 W
• Operating temperature: −25 to 55°C (extreme −45 to 75°C)
• Protection rating: IP65 (IP55 for selected internal-display configurations)
• Housing material: Plastic or aluminum alloy
• Display options: OLED, LED, or color LCD depending on torque
• Communications/options: RS485, open/closed signals, wireless, 4G, power-failure reset, multi-turn
• Weight & dimensions: Vary by torque configuration (see torque table for details)
