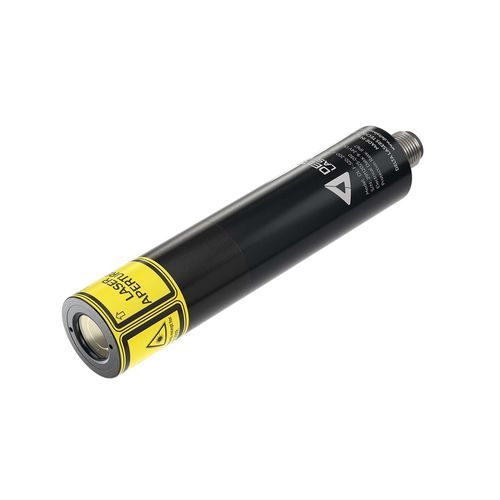

調整用位置決めレーザー Delta F

青赤緑

製品概要
Delta F Series の位置決めレーザーモジュールは、部品加工や産業用自動化における高精度な整列と確実な位置決めを提供します。赤・緑・青のレーザーダイオードを選択できる、コンパクトなØ25 mmヘッドを備え、固定焦点でライン、クロス、スポット投影を実現します。光出力は1 mW～200 mW、入力電圧は9–24 V DCです。陽極酸化処理されたアルミニウム製筐体とアルミ製取付ブラケットにより、効率的な放熱と過酷環境での連続運転に対応します。

主な特長

• コンパクトØ25 mm設計、保護等級IP67
• 電気的に絶縁された筐体
• 一定出力のラインナップ
• レーザー寿命（推定）：30,000時間
• 保証期間：2年
• 投影タイプ：ライン、クロス、スポット
• ラインプロファイル：均一（ホモジニアス）またはガウス型
• 投影角：5°～110°（均一ライン）

製品仕様
出力光力：1 mW～200 mW（例：5, 10, 20, 35, 50, 80, 90, 100, 120, 170, 200 mW）
波長：445 nm、450 nm、505 nm、515 nm、520 nm、635 nm、637 nm、638 nm（赤/緑/青）
レーザークラス：1、2、2M、3R
技術：ダイオードレーザー
動作電圧：9–24 V DC
動作温度：-10°～+60° C
保管温度：-40°～+85° C
電気的保護：逆極性保護
防護等級：IP67
耐衝撃等級：IK10
取付：標準およびカスタムの取付ソリューションに対応

技術仕様
ヘッド径：Ø25 mm；寸法：Ø25 x 109 mm；重量：105 g
焦点：固定焦点
投影プロファイル：点（B1）、ライン（B2）、クロス（B3）
ライン光学：ガウス（CL）90°～110°；高精度均一ライン光学（PL）ファン角30°、45°、60°、90°、110° – マシンビジョンおよび高速検査に適合
デジタル変調（PWM）：0V～3.3V/5V/Vin；5 kHzは要望により対応
筐体：アルミニウム陽極酸化処理シリンドリカルハウジングとアルミブラケット
保証：2年；推定寿命：30,000時間
