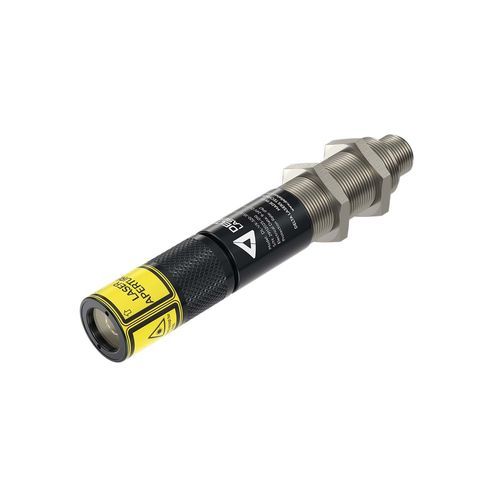

調整用位置決めレーザー Delta VX

可視マルチ波長青

製品概要
Delta VX Seriesは、位置決め用の工業用フォーカス調整可能レーザーで、精密なアライメント、部品加工、マシンビジョン用途に適しています。紫、青、緑、赤の波長を用意し、出力は最大150 mWまで選択可能です。直径Ø20 mmのアルマイト処理アルミニウムハウジングはM18x1の取付ネジを備え、取り付けと微調整が容易です。投影モードはスポット、ガウス線、均一線、DOEマルチラインパターン、十字投影に対応。IP67保護等級と振動耐性を備えた設計です。電源：9–24 V DC。

主な特徴

• コンパクトなØ20 mmハウジング
• IP67保護（防塵・防水）
• 電気的に絶縁された筐体
• マニュアルフォーカス（固定焦点バージョンあり）
• 一定出力
• 標準寿命 >20,000 時間
• 保証 2 年
• 投影モード：スポット、ライン、クロス；DOEマルチラインパターン対応

製品仕様
出力レーザー出力：5 mW、10 mW、20 mW、35 mW、50 mW、80 mW、90 mW、100 mW、120 mW、150 mW
波長：405 nm、445 nm、450 nm、520 nm、635 nm、637 nm、638 nm
レーザークラス：1、2、2M、3R
色：紫、青、緑、赤
技術：ダイオードレーザー
動作温度：-10 °C〜+60 °C
保管温度：-40 °C〜+85 °C
入力電圧：9–24 V DC
電気保護：逆接続保護
投影プロファイル：ポイント（B1）、ライン（B2）、クロス（B3）
ガウスライン：CL 90°–110°
均一ライン（ファン角）：20°、30°、45°、60°、90°、110°
フォーカス：マニュアル（MF）または固定（F）
デジタル変調（PWM）：0 V–3.3 V/5 V/Vin、5 kHz（オプション）
ハウジング：アルマイト処理アルミ、M18x1ネジ
寸法・重量：Ø20 x 146 mm、100 g
保護等級：IP67
耐衝撃等級：IK10
取付：M18x1微調整可能ネジ；標準およびカスタム取付ソリューション対応

技術仕様

• モデルファミリー：Delta VX Series
• ハウジング直径：Ø20 mm
• ハウジング素材：アルマイト処理アルミニウム
• 取付ネジ：M18x1（微調整可能）
• 利用可能出力：5 mW〜150 mW（複数ステップ）
• 利用可能波長：405、445、450、520、635、637、638 nm
• 投影タイプ：ポイント、ガウスライン、均一ライン、クロス、DOEパターン
• フォーカスオプション：マニュアルまたは固定
• 変調：PWM 0 V–3.3 V/5 V/Vin（5 kHz オプション）
• 動作温度範囲：-10 °C〜+60 °C
• 保管温度範囲：-40 °C〜+85 °C
• 保護等級：IP67
• 耐衝撃：IK10
• 寸法・重量：Ø20 x 146 mm、100 g
• 電源入力：9–24 V DC、逆接続保護付き
• 標準寿命：>20,000 時間
