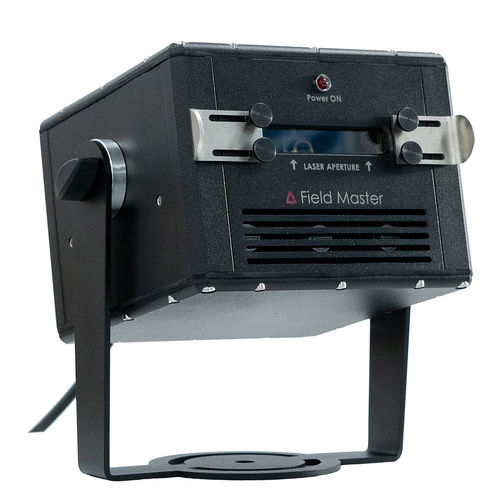

ポジショニングレーザー プロジェクター Delta Field Master

組み立て用マーキング用周辺

製品概要
Delta Field Masterは、テープや塗装に代わる産業用レーザーラインプロジェクターであり、高い通行量、粉塵や過酷な環境でも耐久性のある床面マーキングを実現します。取り付け・調整が容易で、投影長の調整と線幅のプリセットが可能です。レーザークラス3Rに分類され、明るい長距離ラインを投影でき、歩行者エリアやフォークリフト通路、ドックエリアの区画表示や機械への組み込みに適しています。

主な特長

• 高輝度ダイオードレーザーライン、長寿命（MTTF >30,000 時間）
• 線幅調整 10～70 mm、投影角度の選択可能
• IP65筐体、TEC冷却、マイクロプロセッサ制御
• 制御入力：4ピンM12産業用コネクタ経由 5～24 V DC
• 用途に応じた複数の波長・出力を選択可能
• 連続運転およびOEM組み込みに対応

技術仕様
光学 / レーザー：
波長 (nm)：530、638、445
レーザー出力 (mW)：≤1000、≤1500（機種により異なる）
レーザークラス：3R
技術：ダイオード

電気仕様：
入力電圧：90–265 VAC、50/60 Hz
入力電流：1.8 A @115 V / 1 A @230 V
制御信号（レーザー on/off）：4ピンM12コネクタ経由 5–24 V DC
温度保護：あり
ヒューズ：2 A @230 V（5×20 mm）
接続：メタルグランド
電源ケーブル長：5 m / 10 m / 15 m / 20 m（要望により）

光学投影：
投影レンズ角度：30°、45°、60°、90°、110°（要望により）
フォーカス：手動（要望により）
線幅：10–70 mm（調整可能）
DOE投影オプション：円、十字、格子、正方形（要望により）

機械 / 環境：
寸法 (mm)：182 x 160 x 117
安全リング：2 × DIN 580
重量：5 kg
保護等級：IP65

ライン長の例（概算）：
角度 45° — 距離 5 m — ライン長 ≈ 4.25 m
角度 60° — 距離 5 m — ライン長 ≈ 5.80 m
角度 90° — 距離 5 m — ライン長 ≈ 10 m
角度 110° — 距離 5 m — ライン長 ≈ 15 m

注意
ビーム角を大きくすると投影されるライン長が長くなります。周囲条件や視認性の要件に合わせて波長、出力、レンズ角度を指定してください。

追加仕様

• 期待寿命 (MTTF)：>30,000 時間
• 動作温度：-40°C～+45°C
• 保管温度：-40°C～+85°C
• オン/オフ制御：4ピンM12コネクタ経由 5–24 V DC
• 寸法：182 x 160 x 117 mm
• 重量：5 kg
• 保護等級：IP65
