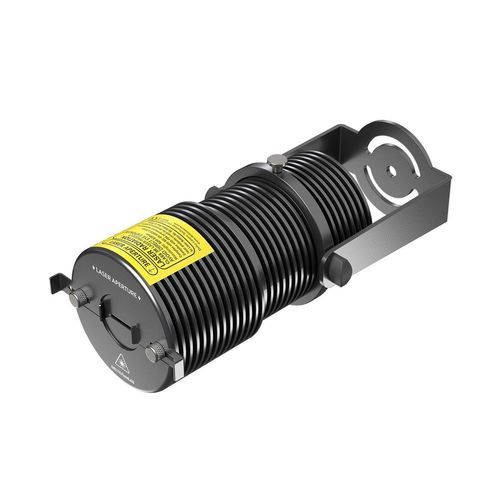

エラー防止用レーザー プロジェクター Delta FieldLAS®

オペレーションの最適化マーキング用周辺

概要
Delta FieldLAS® は、従来の床マーキング方法を置き換えるために設計された高精度の産業用レーザーライン投影機です。水平面や垂直面に鮮明で高コントラストのレーザーラインを投影し、粉塵や汚れ、頻繁なレイアウト変更がある環境での塗装・テープ・印刷表示に代わる保守不要の手段を提供します。

用途
連続稼働および生産、物流、安全性重視の現場への組込みを想定。典型的な用途は、動的作業エリア、AGV/AMR経路、歩行者/フォークリフトの分離ゾーン、危険区域表示などです。

主な特長

• マイクロプロセッサ制御により性能や組込み設定が可能
• ダイオードレーザー技術による均一で明瞭なライン
• 使用可能波長：525 nm（緑）、638 nm（赤）
• 期待寿命（MTTF）＆gt;20,000時間
• 過酷環境対応のIP67保護等級
• サービス可能なレーザーソース、OEM予備部品、2年保証オプション
• 手動焦点オプションおよび複数の投影角（90°, 110°, 120° 他）

技術仕様
波長：525 nm、638 nm；レーザー出力：構成により≤1200–≤1400 mW；レーザークラス：2、3R（設置によりクラス1へ低減可能）；技術：ダイオードレーザー；動作温度：-40°C～+40°C；保管温度：-40°C～+85°C；期待寿命（MTTF）：＆gt;20,000時間。

電気仕様
入力電圧：12–24 V DC；最大入力電流：2000 mA；制御入力（レーザーON/OFF）：M12 4ピン産業用コネクタ経由で5–24 V DC（Pin 2 オプトアイソレート+、Pin 4 オプトアイソレート-）；保護：逆接続保護、過電圧保護；電源ケーブル長：5 m；オプション電源：24 V/36 Wアダプタ（GST-36E24-P1J）またはスイッチング電源（LPV-35-24）。

光学仕様
投影角：90°, 110°, 120°（他の角度/オプションあり）；焦点：手動（要望時）；ライン厚さ：約40–80 mm（光学系と距離により変動）。

機械仕様
寸法：Ø80 x 175 ±5 mm；重量：1.8 kg；保護等級：IP67。

ビーム角と距離によるライン長（概算）
角度45° | 距離5 m | ライン長 ≈ 4.25 m；角度60° | 距離5 m | ライン長 ≈ 5.80 m；角度90° | 距離5 m | ライン長 ≈ 10 m；角度110° | 距離5 m | ライン長 ≈ 15 m。

特性 / 技術データ

• モデル：Delta FieldLAS®
• メーカー：Delta Lasers Technology
• 波長：525 nm（緑）、638 nm（赤）
• レーザー出力：最大 ≤1400 mW（構成依存）
• レーザークラス：2、3R（設置によりクラス1へ低減可能）
• 技術：ダイオードレーザー
• 入力電圧：12–24 V DC
• 最大入力電流：2000 mA
• コネクタ：M12 4ピン産業用
• 保護等級：IP67
• 寸法：Ø80 x 175 ±5 mm
• 重量：1.8 kg
• 動作温度：-40°C～+40°C
• 期待寿命（MTTF）：＆gt;20,000時間
