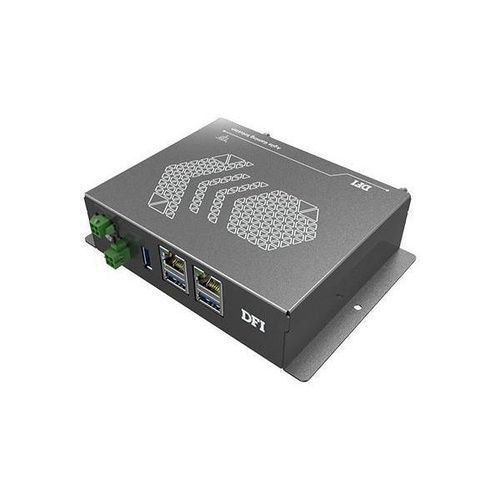

Box型PC GM310-8MM

組み込みフリースケールi.MX8MRS-232

製品概要

• NXP® i.MX 8M mini アプリケーションプロセッサ
• 信頼性の高いデータセキュリティ（RSAキー、SHA256、TPM 2.0）
• NVRAM 256KB、ACオフ時に少なくとも1年間データを保持
• 豊富なI/O：2 GbE、3 USB 2.0、1 ラインアウト、1 uSD、1 RS-232/422/485（SAS 9ビットインターフェース用のハードウェア回路設計を提供）、1 RS232（8データビット）

特徴

• 1G イーサネット
• Linuxサポート
• 豊富なI/O接続
• 高いセキュリティ
• 広い電圧範囲：12~24V DC-in

認証

• CE認証
• FCC認証

タグ

• LVDS
• LPDDR4
• NXP
• NXP® i.MX 8M mini シリーズ
• eMMC
• 12~24V DC-in
• Mini PCIe
• ファンレスデザイン
• 1G イーサネット
• Linux
• CE認証
• FCC認証
• ゲーム
• NXP i.MX 8M

技術仕様
システム
プロセッサ：NXP i.MX 8M mini アプリケーションプロセッサ、NXP i.MX 8M mini Quad Cortex-A53 1.8GHz（商用）
メモリ：1GB メモリダウン（最大4GB）、シングルチャネル LPDDR4

グラフィックス
コントローラ：2D-GC320、3D-GC NanoULTRA
機能：OpenGL® ES 2.1、VPUデコード：1080p60 HEVC、H.264、VP9、VP8、VPUエンコード：1080p60 H.264、VP8
ディスプレイ：1 x LVDS（HDMIはリクエストにより）、解像度は最大1920 x 1080 @60Hzをサポート

ストレージ
インターフェース：オンボードでeMMC 5.1 8GBをサポート

拡張
インターフェース：1 x Mini-PCIe フル/ハーフサイズ Wifi + BT / LTEをサポート

オーディオ
オーディオコーデック：Cirrus Logic WM8524

イーサネット
コントローラ：1 x LAN7500（10/100/1000Mbps）、1 x AR8031（10/100/1000Mbps）

LED
インジケータ：1 x ステータスLED

I/O
イーサネット：2 x GbE（RJ-45）
シリアル：1 x RS-232/422/485（SAS 9ビットインターフェース用のハードウェア回路設計を提供）、1 x RS232（8データビット）
USB：2 x USB 2.0、1 x USB 2.0（直角）
ディスプレイ：1 x LVDS（HDMIはリクエストにより）
オーディオ：1 x ヘッダー（ラインアウト）
冷却：ファンレス

セキュリティ
TPM：TPM 2.0

ゲーム
NVRAM：256KB、ACオフ時にデータを2年間保持するためのコインバッテリーバックアップ

電源
タイプ：12~24V DC IN
コネクタ：4ピンMicro-Fitヘッダー

OSサポート
Linux：Linux Yocto 2.5（カーネル4.14.98）

環境
動作温度：-5~60°C
保管温度：-20~85°C
相対湿度：5%~90%

メカニズム
取り付け：壁取り付け
寸法（幅 x 高さ x 奥行き）：143mm x 100 mm x 35 mm
重量：0.45 kg

規格と認証
衝撃：動作：IEC 60068-2-27 テストEa：衝撃テスト、ハーフサイン、3G @ 11ms、18衝撃±X、±Y、±Z（各軸3回）；非動作：IEC 60068-2-27 テストEa：衝撃テスト、ハーフサイン、5G @ 11ms、18衝撃±X、±Y、±Z（各軸3回）
振動：動作：IEC 60068-2-64 テストFh：広帯域ランダム振動テスト、ランダム、1Grms @ 5~500 Hz、30分；非動作：IEC 60068-2-6 テストFc：正弦波振動テスト、スイープサイン、2Grms @ 10~500Hz、30分
認証：CE、FCCクラスA（進行中）

原産国：台湾

特性 / 技術仕様

• プロセッサ：NXP i.MX 8M mini Quad Cortex-A53 1.8GHz
• メモリ：1GB LPDDR4（最大4GB）
• ストレージ：オンボードで8GB eMMC 5.1
• 拡張：1 x Mini-PCIe（フル/ハーフサイズ、Wifi + BT / LTE）
• イーサネット：2 x GbE（RJ-45）、LAN7500、AR8031
• USB：3 x USB 2.0
• シリアル：1 x RS-232/422/485、1 x RS232（8データビット）
• ディスプレイ：1 x LVDS（HDMIはリクエストにより）、最大1920 x 1080 @60Hz
• オーディオ：Cirrus Logic WM8524、1 x ヘッダー（ラインアウト）
• 冷却：ファンレス
• TPM：2.0
• NVRAM：256KB、コインバッテリーバックアップ（2年間の保持）
• 電源：12~24V DC IN、4ピンMicro-Fitヘッダー
• OS：Linux Yocto 2.5（カーネル4.14.98）
• 動作温度：-5~60°C
• 保管温度：-20~85°C
• 湿度：5%~90%
• 取り付け：壁取り付け
• 寸法：143mm x 100mm x 35mm
• 重量：0.45 kg
• 認証：CE、FCCクラスA（進行中）
• 原産国：台湾
