マルチタッチスクリーンパネルPC KIT-M8M Series

TFT LCDPCAP 容量型タッチスクリーン7インチ

概要

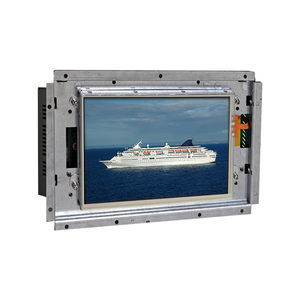

KIT-M8Mシリーズは、産業用HMIおよび組込みディスプレイ用途向けに設計されたオープンフレームのファンレスタイプパネルPCです。ARMベースのNXP i.MX 8Mプロセッサを搭載し、複数の表示サイズ、P‑Capマルチタッチ、柔軟な拡張オプションで提供されます。

• 産業統合に適したオープンフレームのファンレスパネルPC設計で、導入・保守が容易
• 投影型静電容量式（P‑Cap）タッチ、10点マルチタッチ対応
• M.2（E‑keyおよびB‑key）による多様な拡張オプション
• Android 9.0およびYocto 4.3（Linux）をサポート

利用可能なモデルバリエーション（表示に関する仕様）

• KIT070P-M8M
  • 表示: 7インチ TFT LCD
  • 最大解像度: 800 x 480
  • アスペクト比: 16:9
  • バックライト寿命: 40,000 時間
  • 寸法: 203 x 118 x 39.09 mm
  • 重量: 0.7 kg
• KIT101P-M8M
  • 表示: 10.1インチ TFT LCD（WXGA）
  • 最大解像度: 1280 x 800
  • アスペクト比: 16:10
  • バックライト寿命: 50,000 時間
  • 寸法: 279.1 x 172.95 x 43.6 mm
  • 重量: 1.0 kg
• KIT121P-M8M
  • 表示: 12.1インチ TFT LCD（XGA/WVGA バリアント）
  • 最大解像度: 1024 x 768
  • アスペクト比: 4:3
  • バックライト寿命: 30,000 時間
  • 寸法: 312.9 x 226.25 x 45.2 mm
  • 重量: 1.1 kg

仕様 / 技術仕様

• プロセッサ: NXP i.MX 8M（Dual/Quad Cortex‑A53、最大 1.5 GHz）
• メモリ: 2GB LPDDR4 搭載（シングルチャネル、最大 3200 MHz）
• ストレージ: 16GB eMMC 搭載
• 拡張: 1 x M.2 B key 3042/2242（USB3.1 Gen1）、1 x M.2 E key 2230/2240（PCIe x1 / USB2.0）
• タッチ: 投影型静電容量式（P‑Cap）、10点マルチタッチ
• 表示輝度: 500 cd/m²
• イーサネット: 1 x GbE RJ45
• シリアル: 1 x RS485（端子台付属）
• USB: 2 x USB 3.1 Gen1 Type‑A、1 x Micro USB 2.0
• 電源: VDC 12V 入力（標準）；オプション VDC 9‑48V 入力；コネクタ: 2極端子台
• OS サポート: Yocto 4.3（Linux）、Android 9.0
• 環境: 動作温度 0 ~ 50°C（風速 0.6 m/s 時）；保管温度 -30 ~ 80°C；相対湿度 5–90% RH（結露なきこと）
• 認証: CE / FCC Class A / RoHS
• 梱包内容: 1 x 本体用箱、1 x 2ピン端子コネクタ、2 x M2 ネジ、1 x RS485 用端子台
• 原産国: Taiwan
