サイドチャンネルポンプ SCM

燃料ガス用オイル

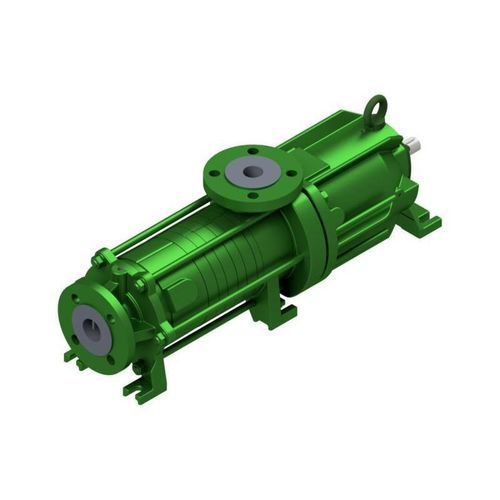

製品説明 SCMは、ヘビーデューティーな永久磁石式磁気カップリングを備えた、密閉設計の単段または多段の横型サイドチャネルポンプです。吸込・吐出フランジおよびケーシングボルトはPN40に準拠して設計されています。コンテインメントシェル（スパルトップ）は運転圧力に応じてカスタマイズされ、搬送流体を外部へ完全に密封します。軸方向の吸込フランジと吸込インペラにより低NPSHを実現します。SCMは、ガス含有量の多い媒体を含む危険性または腐食性のある液体の安全かつ非漏洩の移送に適しています。サイドチャネルポンプは、従来の遠心ポンプに比べて圧力係数が高いため、低流量で比較的高い圧力に対して経済的です。

適用分野

• 石油・ガス
• 化学
• 石油化学
• オフショア
• 船舶技術 / マリン
• 給油設備・航空
• タンク貯蔵 / タンクファーム
• 再生可能エネルギー / 環境工学

主要データ（ハイライト） Q max: 32 m³/h [141 g.p.m.]**, H max: 600 m [1970 ft]**, 使用圧力: 40 bar [580 psi]*, 温度: 180° C [356° F]*, 最大回転数: 1750 rpm, シール/機械的密封: 磁気カップリング（コンテインメントシェル）、据付: 横型、自吸: あり。

特長 / 技術仕様

• タイプ: 単段または多段の横型サイドチャネルポンプ（SCM）
• 構造: 永久磁石式磁気カップリングにより密閉設計
• 吸込/吐出フランジおよびケーシングボルト: PN40
• コンテインメントシェル: 運転圧力に合わせてカスタマイズ
• Q max: 32 m³/h [141 g.p.m.]**（機種・回転数による）
• H max: 600 m [1970 ft]**（機種・回転数による）
• 使用圧力: 最大40 bar [580 psi]*（より高い圧力はお問い合わせ）
• 温度範囲: 最大180° C [356° F]*（より高い温度はお問い合わせ）
• 最大回転数: 1750 rpm
• シール: 磁気カップリング（密閉用コンテインメントシェル）
• 据付: 横型
• 自吸: あり
• 軸受: 転がり軸受、製品側は滑り軸受
• 潤滑: グリース
• 材料: デュプレックス、Ni基合金、球状黒鉛鋳鉄 / 鋳鋼、オーステナイト系ステンレス
• 規格: ISO 15783
• 防爆: カテゴリ2 / Zone 1
• 危険性のある液体や腐食性液体、ガス含有量の多い媒体の安全で非漏洩の移送に適合

備考

• * 高圧・高温は別途対応可
• ** 数値は機種および回転数により変動します
