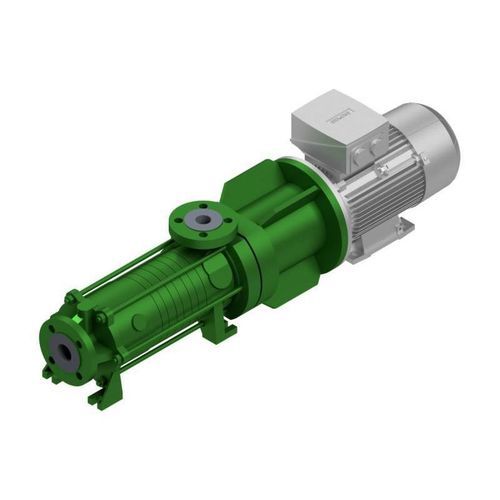

インペラポンプ SCMB

オイル化学製品磁気駆動式

説明
SCMB型は、単段または多段の自吸式横型サイドチャネルポンプで、低流量・高揚程の用途向けに設計されています。軸吸込口と前置きのラジアル羽根により、低いNPSH値を実現します。段は室付きOリングで大気と遮断されています。ポンプ軸の支持はSiC摺動軸受で行われます。ポンプは永久磁石カップリングを採用し、封止容器が被搬送媒体を外部へ密閉します。内部循環により渦電流損失で発生する熱を除去します。補助モーターの直付けにより、追加の軸受や機械的継手が不要になります。

用途

• 石油・ガス
• 化学工業
• 石油化学
• オフショア設備
• 船舶技術 / マリン
• 給油設備・航空
• タンク貯蔵 / タンクファーム
• 再生可能エネルギー / 環境技術

主な仕様（概要）

• Q max: 32 m³/h [141 g.p.m.]（機種・回転数により変動）
• H max: 600 m [1970 ft]（機種・回転数により変動）
• 使用圧力: 40 bar [580 psi] *
• 温度: 180° C [356° F] *
• 最大回転数: 1750 min−1
• シール／機械的締結: 磁気カップリング
• 据付: 横型
• 自吸式: はい
• 軸受: SiC摺動軸受
• 材質: デュプレックス、Ni系合金、球状黒鉛鋳鉄／鋳鋼、オーステナイト鋼
• 規格: ISO 15783
• 防爆: カテゴリ2 / Zone 1

注意

• * 高圧・高温は別途お問い合わせください
• ** 機種・回転数に依存

技術仕様

• 型式: SCMB
• 種類: 単段または多段の自吸式横型サイドチャネルポンプ
• Q max: 32 m³/h [141 g.p.m.]**
• H max: 600 m [1970 ft]**
• 使用圧力: 40 bar [580 psi]*
• 温度: 180° C [356° F]*
• 最大回転数: 1750 min−1
• シール／カップリング: 永久磁石カップリング（磁気カップリング）
• 据付: 横型
• 自吸式: はい
• 軸受: SiC摺動軸受
• 材質: デュプレックス; Ni系合金; 球状黒鉛鋳鉄／鋳鋼; オーステナイト鋼
• 規格: ISO 15783
• 防爆: カテゴリ2 / Zone 1
