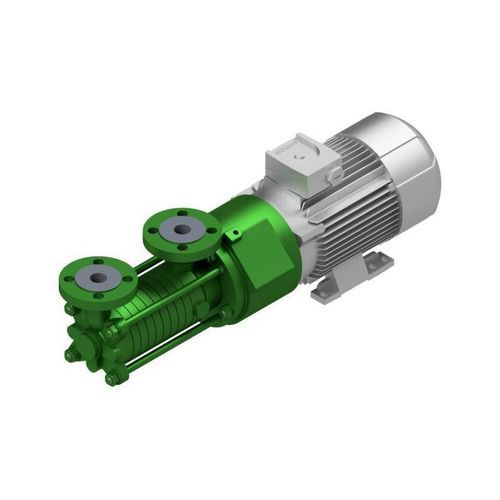

サイドチャンネルポンプ WPM

炭化水素用化学製品磁気駆動式

概要
WPM型は、単段または多段の水平サイドチャネルポンプで、自己吸引機能を備えています。サイドチャネルポンプは自己吸引機能と高い圧力係数を併せ持ち、比較的高い圧力差に対して低流量を輸送する際に、一般的な遠心ポンプより経済的に運転できます。吸込口および吐出口は90°刻みで任意の方向に回転可能です。自己吸引は吸込口と吐出口が上方にある場合にのみ保証されます。段は室付きOリングにより大気からシールされています。ポンプ軸はすべり軸受で支持されます。ポンプは永久磁石カップリングを備え、封止筒が流体を外部へ密閉します。渦電流損失による発熱は内部循環により放散されます。補助モータを直接取り付けることで、追加の軸受や機械的カップリングを不要にしています。

用途

• 化学
• 石油化学
• タンク貯蔵 / タンクファーム

主な特徴

• 永久磁石カップリングを備えた単段または多段のサイドチャネル設計
• 自己吸引機能（吸込口・吐出口が上方にある場合のみ保証）
• 水平設置
• 吸込口と吐出口は90°刻みで回転可能
• 室付きOリングによる段間シール
• すべり軸受による軸受支持
• 封止筒が流体を密封
• 渦電流の熱を放散する内部循環
• 補助モータの直接取り付けにより追加軸受と機械式カップリングを排除

ドキュメント
パンフレット（de）あり。パンフレット（en）あり。

仕様

• Q max: 2.4 m³/h [10.6]**
• H max: 260 m [853 ft]**
• 使用圧力: 24 bar [348 psi]*
• 温度: 150° C [302° F]*
• 最大回転数: 3500 min−1
• シール / 機械的シール: 磁気カップリング
• 据付: 水平
• 自己吸引: はい（吸込口・吐出口が上方にある場合のみ）
• 軸受: すべり軸受
• 材質: デュプレックス、Ni系、オーステナイト鋳鋼
• 規格: ISO 15783
• 防爆: カテゴリ2 / ゾーン1
• * 高圧・高温仕様は別途相談
• ** 寸法および回転数に依存
