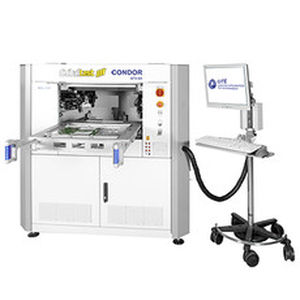

プリント配線用フライングプローブテスト システム CONDOR MTS 505

精密

当社のCondor MTS 505フライングプローブテスターは治具を必要としないため、従来の生産だけでなく、試作や少量生産にも最適です。 4つの可動テストヘッドにより、高い適応深さとテストカバレッジを提供します。 テストオブジェクトの下側に固定テストピンを使用すると、テストカバレッジを高めながらテスト時間を短縮することもできます。 Flying Probeテストシステムには、GigE Visionインターフェースを備えたデジタルカラーカメラ（CMOS）が搭載されており、プローブとテスト対象デバイス（DUT）の位置を正確に判断できます。 これは、4つのテストヘッドの1つに取り付けられ、光と照明を含んでいます。 Frontloader テストするボードは、両手でロック付きのフロントプルアウトを使用してテスターに手動で配置されます。 ベッドレールは、ボードを自動的に固定するための調節可能なタブを備えています。 磁気固定ピン、支持ピン等は引き出しのベースプレート上に配置することもできます。 特長 ネットワークの最大数。制限された 最大ボードサイズ（mm）432 x 508 インターフェイステストヘッド VG 端子ストリップを介してテストヘッド、64ピン システムサイズ（LxWxD）1550 x 2000 x 1200 フォーマット固定テスト、手動ロード 可能なバージョンsnone 最大フィクスチャピン番号 1012 インライン当社の ラインテスターは、お客様の生産ラインに完全に組み込むことができます。 回路基板は、インフィードとアウトフィードを介してテスター内のコンベヤ上を自動的に移動します。 モジュールはテストのために上部に向かって締め付けられるので、PCBの厚さは接触に違いはありません。 SMEMA 互換の接続は、お客様の生産ラインの予熱モジュールおよびポストクールモジュールに利用できます。
