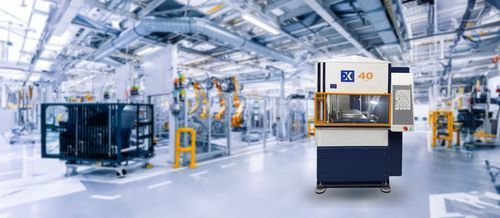

横型射出成形機 ELSYS

ハイブリッド型モジュラー式多材料

概要
エコ効率を目的に設計されたELSYSシリーズの射出成形機は、厳しい産業仕様に対応します。ハイブリッド構成は、可変速駆動のサーボポンプと電動アクチュエータを組み合わせ、精度、油圧性能、エネルギー使用の最適化を図ります。トレーサビリティ（データ追跡）、安全なリモートメンテナンスなどの最新の管理機能を統合し、エネルギー削減とインダストリー4.0対応を求める生産ラインに適しています。50年以上の経験を持つDK technologiesは、生産拠点向けのカスタムソリューションを提供します。

主な機能

• マルチコンポーネント成形
• 射出‑圧縮成形
• 独立型射出ユニット

エコ設計
ELSYSは水平・垂直いずれの機種もハイブリッド技術（電動アクチュエータ＋可変速制御サーボポンプ）を採用しています。この構成により、電力消費を最大70%削減し、冷却水使用量と騒音レベルも低減しつつ、油圧性能を維持します。

モジュール構成
ELSYSは各種のロックおよび射出ユニットを組み合わせられるモジュール設計です。射出‑圧縮プログラムやマルチコンポーネント用追加射出ユニットなどのオプション装備が可能で、シンプルで直感的なプログラミングインターフェースとオンライン設定支援を備えています。

高効率制御システム
最新のM4.04制御システムは自己適応制御、配線を抑える通信バス、データトレーサビリティ、安全なリモートメンテナンス、外部装置とのEuromap準拠通信を統合し、インダストリー4.0への対応を支援します。

表 - Euromap 対応クラス
締付力 kN | 60 | 160 | 320 | 500 | 800 | 1200 | 2000
ELSYS 容量 (kN) - Euromap クラス別例: 350 | 650 | 1250 | 1500/1750 | 2000/2500 | 3000/3500 | 4000/4500

用途とカスタマイズ
マルチコンポーネントや射出‑圧縮プログラムのオプションを備えた生産ライン向けのカスタムソリューション。省エネルギー、データトレーサビリティ、リモートメンテナンスを必要とする産業生産に適しています。

技術仕様

• 型式名: ELSYS series（水平または垂直型）
• 代表的な締付容量: 350、650、1250、1500/1750、2000/2500、3000/3500、4000/4500 kN
• シリーズ範囲: 350〜4500 kN
• ハイブリッド技術: 電動アクチュエータ + 可変速制御サーボポンプ
• 電力消費削減: 最大70%
• 冷却水使用量の低減および騒音低減
• オプション: 射出‑圧縮プログラム、追加マルチコンポーネント射出ユニット等
• 制御: M4.04（自己適応制御、通信バス、データトレーサビリティ、安全なリモートメンテナンス）
• 通信: Euromap 準拠の外部装置連携
• ユーザインターフェース: シンプルで直感的なプログラミングとオンライン設定支援
