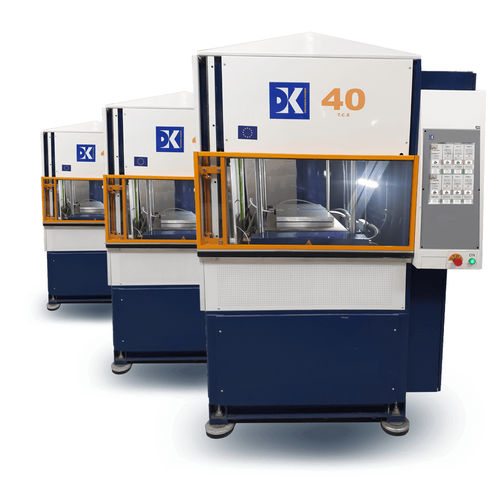

電動・油圧プレス機 TCE series

圧縮熱硬化性樹脂成形品複合材料用

概要 エコ効率と産業用途向けに設計されたTCEシリーズのサーモコンプレッションプレスは、複合材部品の開発、試作から量産までに対応する、圧力および温調サイクルを精密に制御する装置です。高度な制御、データ取得、リモートメンテナンス機能を備えています。

シリーズと範囲 TCEシリーズ：作用力範囲50〜2000 kN。研究室のR&Dから高生産ラインまでのモデルを用意しています。

主な特徴

• 周波数インバータによる精密な圧力制御、低圧領域でも高精度
• 加熱・冷却プレート、オプションで最大450°Cまで対応
• 高性能温度制御：
  • 加熱立ち上がり最大40°C/分
  • 冷却（空冷・水冷）最大50°C/分

運用上の利点

• 電力消費を最大70%削減
• 生産環境に適した低騒音設計
• データ取得および安全なリモートメンテナンス機能

設計と機能

• 高負荷加熱カートリッジによるプレートの最適温度制御
• 加熱ゾーンごとの独立制御
• 空気・水による制御冷却
• オンラインヘルプ付きの直感的なプログラミングインターフェース
• USBキーまたはEthernet経由でExcelにデータ出力、HMI上で曲線表示
• 時間・圧力・温度の段階設定が可能
• 多言語対応のタッチスクリーンHMI

オプション

• ホットゾーン／コールドゾーンのダブルインターバルプレス
• 材質搬送シリンダー
• 真空システム
• RTM注入ユニット
• 吸引ホッパー
• 金型搭載用ロードテーブル
• セキュアなリモートメンテナンス
• 外部Excel解析用のデータ取得
• 材料予熱用赤外線炉
• 生産監視システムへの統合

モデル — 技術表（抜粋） 種類 | 力量 | トレイ寸法 | 温度範囲 | 温度制御 / 冷却方式
TCE 20 / TCE 20GP | 200 kN | 300 x 300 mm / 500 x 500 mm | 標準：最大250°C；オプション：最大450°C | 加熱立ち上がり最大40°C/分；冷却最大50°C/分
TCE 40 / TCE 40GP | 400 kN | 400 x 400 mm / 500 x 500 mm | 標準：最大250°C；オプション：最大450°C | 加熱立ち上がり最大40°C/分；冷却最大50°C/分
TCE 60 / TCE 60GP | 600 kN | 400 x 400 mm / 500 x 500 mm | 標準：最大250°C；オプション：最大450°C | 加熱立ち上がり最大40°C/分；冷却最大50°C/分
TCE 80 / TCE 80GP | 800 kN | 500 x 500 mm / 700 x 700 mm | 標準：最大250°C；オプション：最大450°C | 加熱立ち上がり最大40°C/分；冷却最大50°C/分
TCE 100 / TCE 100GP | 1000 kN | 700 x 700 mm / 900 x 900 mm | 標準：最大250°C；オプション：最大450°C | 加熱立ち上がり最大40°C/分；冷却最大50°C/分

技術仕様

• シリーズ名：TCE series
• 力の範囲：50〜2000 kN
• 代表モデル：TCE 20、40、60、80、100 および GP バリアント
• トレイ寸法（例）：300×300 mm、400×400 mm、500×500 mm、700×700 mm、900×900 mm
• 温度範囲：標準 最大250°C、オプション 最大450°C
• 温度制御：加熱 最大40°C/分；冷却（空冷＆水冷） 最大50°C/分
• 加熱プレート：高負荷加熱カートリッジで温度制御、ゾーン毎の独立制御
• 圧力制御：周波数インバータによる高精度制御（低圧域含む）
• 冷却方式：空気および水による制御冷却
• データ取得：USBまたはEthernet経由でExcelへエクスポート、HMIで曲線表示
• 操作：直感的な多言語HMIタッチスクリーンとオンラインヘルプ
• オプション：真空、RTM注入、搬送シリンダー、ロードテーブル、IR予熱炉、セキュアなリモートメンテナンス、監視統合
• エネルギー効率：電力消費を最大70%削減
